Масове виробництво реальних фотографій зовнішньої водонепроникної розподільчої коробки Ouyue Electric: повний технологічний дисплей від корпусу з листового металу до повного складання машини

I. Оболонка з листового металу: холоднокатана сталева пластина з пластиковим покриттям, що забезпечує відведення тепла та захист від дощу

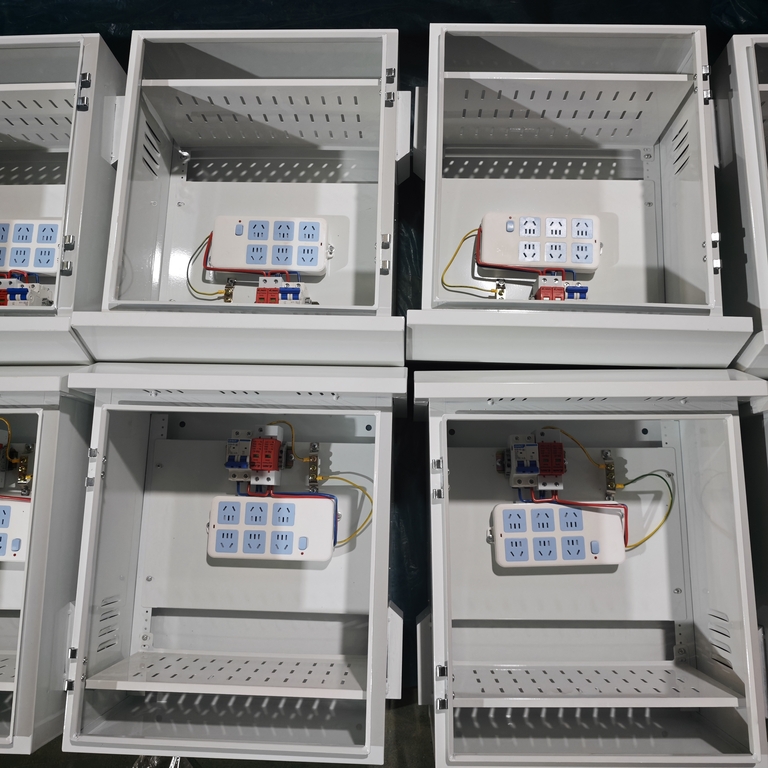

На першому реальному фото десятки білих ящиків стоять поруч у складальній зоні цеху. Дверцята коробки ще не встановлені, а деталі виготовлення самих раковин добре видно. Корпус коробки виготовлено з холоднокатаної сталевої пластини за допомогою лазерного різання та згинання з ЧПУ. Поверхня оброблена фосфатуванням для видалення іржі та електростатичним порошковим покриттям. Біле матове покриття однорідне та тонке, антикорозійне, антикорозійне та стійке до подряпин, підходить для тривалого використання на вулиці.

Коробка розроблена з жалюзі для розсіювання тепла в трьох ключових положеннях: є зони відкриття жалюзі як збоку, так і вгорі. Жалюзі мають нахилену вниз структуру штампування, яка не тільки забезпечує безперешкодний канал конвекції повітря, але й запобігає прямому надходженню дощової води через отвори. Тепло, що виділяється обладнанням всередині коробки під час роботи, здійснюється через природну конвекцію повітря, що входить знизу та випускається зверху та з боків, контролюючи підвищення внутрішньої температури та подовжуючи термін служби компонентів.

Дверцята коробки з'єднані з корпусом коробки через петлю з нержавіючої сталі, яка відкривається і закривається плавно і не схильна до іржі. Край корпусу дверей зарезервовано з установчою канавкою для водонепроникних ущільнювальних гумових смуг, які в поєднанні з ущільнювальними смужками з піни з закритими порами EPDM забезпечують захист від дощу та пилу у дверному проміжку. Дверний замок використовує спеціальний поворотний язиковий замок, яким можна керувати за допомогою блокування, щоб запобігти випадковим операціям неавторизованого персоналу. Задня частина коробки збережена з отворами для підвішування, які підтримують установку на стіні.

Конструктивні особливості	Спосіб реалізації	функція
Підкладка і покриття	Холоднокатаний сталевий лист + фосфатування + електростатичне порошкове покриття	Захист від іржі та корозії
Жалюзі для розсіювання тепла	Бічні та верхні нахилені донизу жалюзі формуються штампуванням	Конвективне розсіювання тепла, протидощозахисний зворотний потік
Ущільнювач корпусу дверей	Водонепроникна ущільнювальна гумова стрічка EPDM + петля з нержавіючої сталі + поворотний язичок	Захищений від дощу та пилу та замикається для керування
Спосіб установки	Ззаду зарезервовано отвір для кріплення	Настінний відкритий монтаж

II. Детальне пояснення внутрішньої конфігурації розподільної коробки

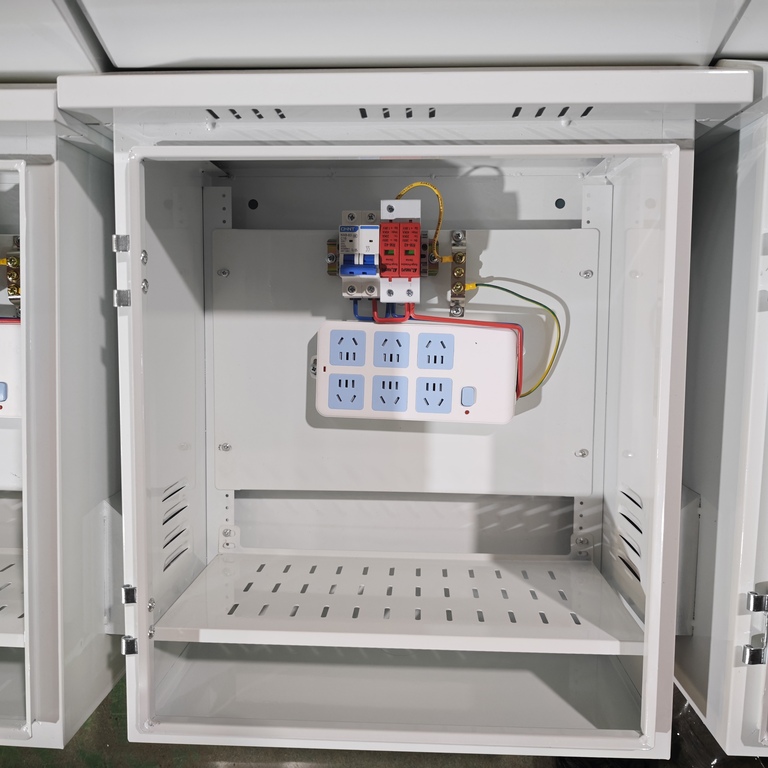

Друге реальне фото показує внутрішні деталі зовнішньої водонепроникної розподільної коробки, яка завершила електричне складання. Компоненти всередині коробки акуратно розташовані в електричному ланцюжку зверху вниз. Велика кількість монтажних отворів, зарезервованих на задній панелі, дозволяє безпосередньо фіксувати кожен компонент за допомогою болтів, що робить розбирання, збирання та підключення проводів зручними та ефективними.

III. Сценарії застосування зовнішніх водонепроникних розподільних коробок

Theвідкритий водонепроникний розподільний ящикінтегрує розподіл електроенергії, захист від блискавки та живлення обладнання та широко використовується в таких сценаріях:

Зовнішній охоронний моніторинг:Забезпечте інтегроване джерело живлення та захист для камер, додаткового освітлення та мережевого обладнання на стовпах моніторингу.

Розумний транспорт:Електроживлення шаф управління сигналами світлофорів на перехрестях та ящиків електронного обладнання поліції.

Базові станції зв'язку:Електроживлення та блискавкозахист зовнішнього обладнання мікробазових станцій та ретрансляторів;

Розумний будівельний майданчик:Блок централізованого живлення такого обладнання, як вхідні та виїзні турнікети на будівельному майданчику, системи контролю пилу та відеоспостереження.

IV. Повний виробничий процес зовнішньої водонепроникної розподільної коробки, від листового металу до електричного складання

На двох реальних фотографіях зафіксовано два ключових етапи виробничого процесу зовнішніх водонепроникних розподільних коробок – великомасштабне масове виробництво оболонок з листового металу та електричне складання всієї машини. Весь процес завершується на власній фабриці Ouyue Electric, від різання листового матеріалу, згинання та зварювання до порошкового покриття та фарбування, а потім до встановлення компонентів та заводських випробувань. Термін доставки контролюється, а якість простежується.

Виготовлення готового продукту займає лише 7 днів після підтвердження креслень продукту. Незалежно від того, чи потрібна вам стандартна конфігурація чи індивідуальне електричне рішення на основі вимог проекту, ми запрошуємо вас надіслати свої технічні вимоги. Ми якнайшвидше надамо пропозиції щодо вирішення та зразки розкладу.
