Компанія Ouyue Electric випустила двошарову розділену металеву оболонку розподільної коробки: з окремими зонами сильного та слабкого струму та попередньо встановленими шпильками, це скорочує час складання повних наборів

I. Реальна зйомка масового виробництва: стандартизовані шафи шикуються та знімаються з виробничої лінії, інтуїтивно зрозуміло демонструючи можливість доставки партій

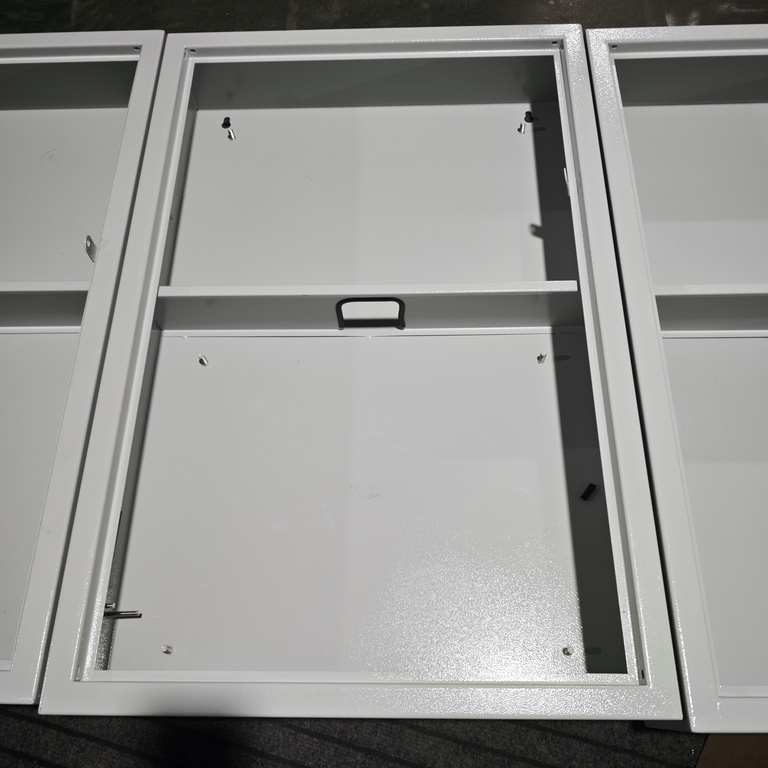

Перше реальне фото зафіксувало сцену ряду двошарових розділених металевих оболонок розподільної коробки, розміщених одна біля одної в монтажній зоні цеху. На корпусі шафи ще не встановлено дверну панель, але деталі обробки листового металу самого корпусу коробки повністю відкриті - краї та кути рами рівні, лінії згину кромок акуратні, зварні шви рівні без задирок.

Основний корпус шафи виготовлений з високоякісного холоднокатаного сталевого листа, який формується за допомогою лазерного різання та згинання з ЧПУ як єдине ціле. Рама коробки потовщена та посилена, має міцну несучу здатність і стійкість до ударів. Поверхня пройшла фосфатування для видалення іржі та обробку високотемпературним електростатичним епоксидним порошковим покриттям. Покриття має матовий колір кольору слонової кістки, з однорідною та гладкою поверхнею фарби.

 Він має захист від іржі, стійкість до корозії, подряпин і не схильний до пожовтіння, що робить його придатним для тривалого використання в сухих приміщеннях. Зовнішній вигляд з білим порошковим покриттям простий і сучасний, і він чудово поєднується з внутрішнім оздобленням фабрик, будівельних розподільних приміщень, лабораторій тощо.

Посилання на процес	Спосіб обробки	функція
Основний матеріал	Високоякісний холоднокатаний сталевий лист, сформований методом згинання з ЧПУ цілісний	Висока міцність, не схильна до деформації, а каркас потовщений і посилений
Зварювання	Точне точкове зварювання з гладким шліфуванням зварного шва	Герметична основа хороша, без задирок і гострих країв
Попередня обробка	Фосфатування для видалення іржі	Покращує адгезію порошкових покриттів і створює стійкий до іржі базовий шар
Покриття	Високотемпературне електростатичне епоксидне порошкове покриття, матовий колір слонової кістки	Антиіржавий, антикорозійний, стійкий до подряпин і не схильний до пожовтіння

II. Детальне пояснення внутрішньої структури: інтегрована перегородка + попередньо встановлені шпильки, що спрощує збірку повного комплекту з рівня листового металу

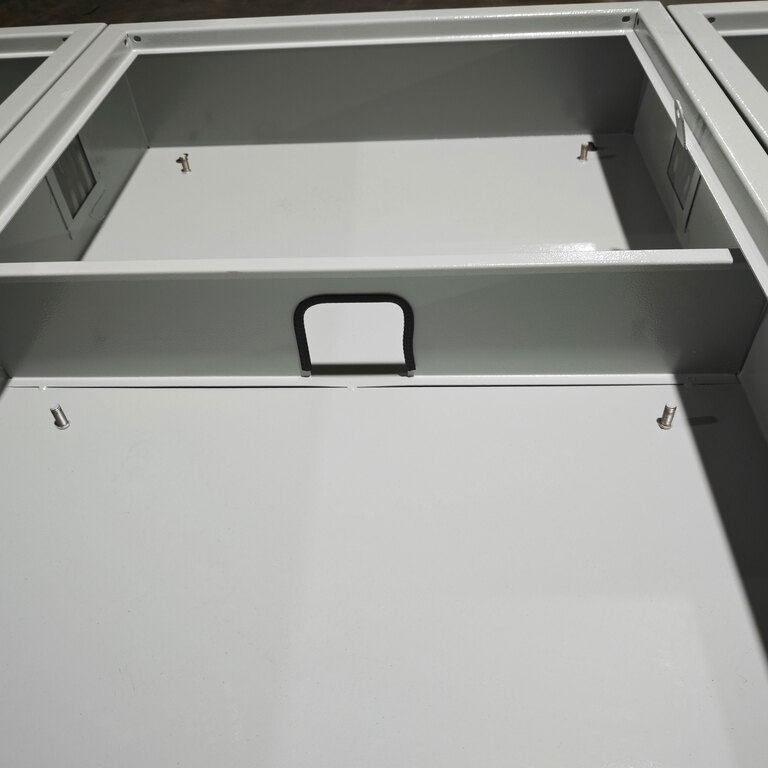

Друга реальна фотографія відкриває внутрішню конструкцію шафи, чітко демонструючи основну конструкцію цього виробу - двошарову перегородку та попередньо встановлену систему шпильок.

Інтегрована металева перегородка: сильна та слабка електрика розділені, а проводка акуратна

Інтегрована металева перегородка горизонтально встановлена ​​всередині коробки, розділяючи внутрішню порожнину на два незалежних монтажних відділення вгорі та внизу. Перегородка зварена і закріплена на каркасі коробки, має високу міцність, стійкість до вигинів і здатність підтримувати більш важкі електричні компоненти. Основна цінність цієї структури полягає в досягненні поділу сильної та слабкої електрики або ієрархічного розташування компонентів:

Верхнє відділення:Його можна використовувати для встановлення компонентів керування та сигналізації, таких як прилади, світлові індикатори, модулі ПЛК, клемні блоки тощо.

Нижнє відділення:Він використовується для розміщення силових компонентів головного кола, таких як автоматичні вимикачі, контактори, теплові реле та мідні шини.

Верхній і нижній відсіки фізично ізольовані, щоб електромагнітні перешкоди, створювані великим струмом у головному ланцюзі, не впливали на точність сигналу схеми керування. У той же час, перехресні перешкоди ліній значно зменшені, а розрізнювальні лінії чіткі з першого погляду під час обслуговування.

Прохід дроту: Верхній і нижній відсіки з'єднані між собою, бокова обмотка не використовується

Посередині перегородки відкривається довгий смужковий дротовий прохід. Провід між верхнім і нижнім відділеннями можна з’єднати напряму через цей прохід без необхідності проходити навколо коробки для проводки. Ця детальна конструкція робить шлях проводки найкоротшим і регулярним. Кабельні лотки можна вирівнювати безпосередньо з кабельними перетинами для прокладання, одночасно підвищуючи ефективність монтажу та естетичну привабливість.

Попередньо встановлені фіксовані шпильки з нержавіючої сталі в чотирьох кутах: усуває потребу в свердлінні та нарізанні різців на місці

Шпильки з фіксованими болтами з нержавіючої сталі попередньо приварені до чотирьох кутів верхньої та нижньої секцій шафи, що є ключовою особливістю конструкції, яка значно скорочує загальний час складання. У традиційних монтажних шафах монтаж електричних компонентів вимагає вимірювання на місці, позиціонування, свердління та нарізання різьбовиків — процесів, які не тільки забирають багато часу, але також містять ризик невідповідності отворів, що призводить до ненадійного встановлення. З попередньо встановленими шпильками цей процес переходить до етапу виготовлення листового металу. Отримавши шафу, складальники можуть безпосередньо закріпити інструменти, рейки вимикача, монтажні пластини, клемні блоки та інші компоненти за допомогою болтів на попередньо просвердлених шпильках, усуваючи потребу в будь-якій механічній обробці на місці.

Взявши як приклад розподільну коробку з 10 контурами, попередньо встановлена ​​конструкція болта може заощадити приблизно від 30 до 40 хвилин часу складання. У великомасштабних інженерних замовленнях накопичена економія праці та часу є значною.

III. Корпус дверей і установка: Повний комплект, підходить для різних сценаріїв застосування

Ліва сторона коробки зарезервована для встановлення дверних петель, і вона поєднується з білими коробчатими дверцятами тієї ж специфікації. На зображенні видно, що дверні панелі однієї партії розміщені збоку в очікуванні складання. Дверний корпус може бути оснащений замками та оглядовими вікнами відповідно до вимог замовника. Після закриття він може забезпечити пилонепроникний захист і запобігти помилкам непрофесіоналів.

Спосіб встановлення передбачає відкритий настінний тип. Задня частина ящика має отвори для підвішування, які можна закріпити безпосередньо на стіні без додаткових кронштейнів. Для сценаріїв, які вимагають встановлення на землі, базовий кронштейн також може бути обладнаний додатково.

IV. Типові сценарії застосування

Стандартизована листова металева конструкція двошарової розділеної металевої розподільної коробки та гнучка попередньо встановлена ​​система шпильок роблять її придатною для різноманітних сценаріїв розподілу електроенергії та керування всередині приміщень.

Будівельний розподіл електроенергії: Підлогові розподільні коробки, коробки керування освітленням, головні вимикачі та відгалужувальні вимикачі відповідно розташовані у верхньому та нижньому відсіках.

Промисловий контроль:Шафа керування PLC, електричний блок керування для узгодження обладнання. У верхньому відсіку встановлені контролери і термінали, а в нижньому - компоненти приводу.

Лабораторія і чистий цех:Зовнішній вигляд із білим порошковим покриттям гармонійно поєднується з внутрішнім середовищем, задовольняючи пилонепроникність та естетичні вимоги чистих сценаріїв.

Закупівля пакетного проектування:Стандартизована структура підтримує великомасштабне виробництво та швидку доставку, підходить для централізованого узгодження великомасштабних будівельних проектів.

V. Від листового металу до повних комплектів: спростіть процес складання за допомогою стандартизованих корпусів

Ouyue Electric прагне надавати клієнтам більш ефективні та стандартизовані рішення для електричних корпусів.рівень виготовлення листового металу. Металеві корпуси з подвійними відсіками мають інтегровані перегородки, попередньо встановлені монтажні шпильки та стандартизовану раму, пропонуючи виробникам панелей та інженерним підрядникам корпусні продукти, які поєднують структурну міцність із легкістю збирання.

Після підтвердження креслень продукту для завершення готового продукту потрібно лише 7 днів.Незалежно від того, чи потрібні вам стандартні специфікації чи індивідуальні конструкції на основі ваших креслень,будь ласка, надішліть нам свої технічні вимоги,і ми негайно надамо пропозиції щодо рішень і розклад виробництва зразків.
