Нова розподільна шафа XL-21 Ouyue Electric була запущена, і перша партія призначена для Південної Кореї

I. Розщеплена верхня і нижня структура

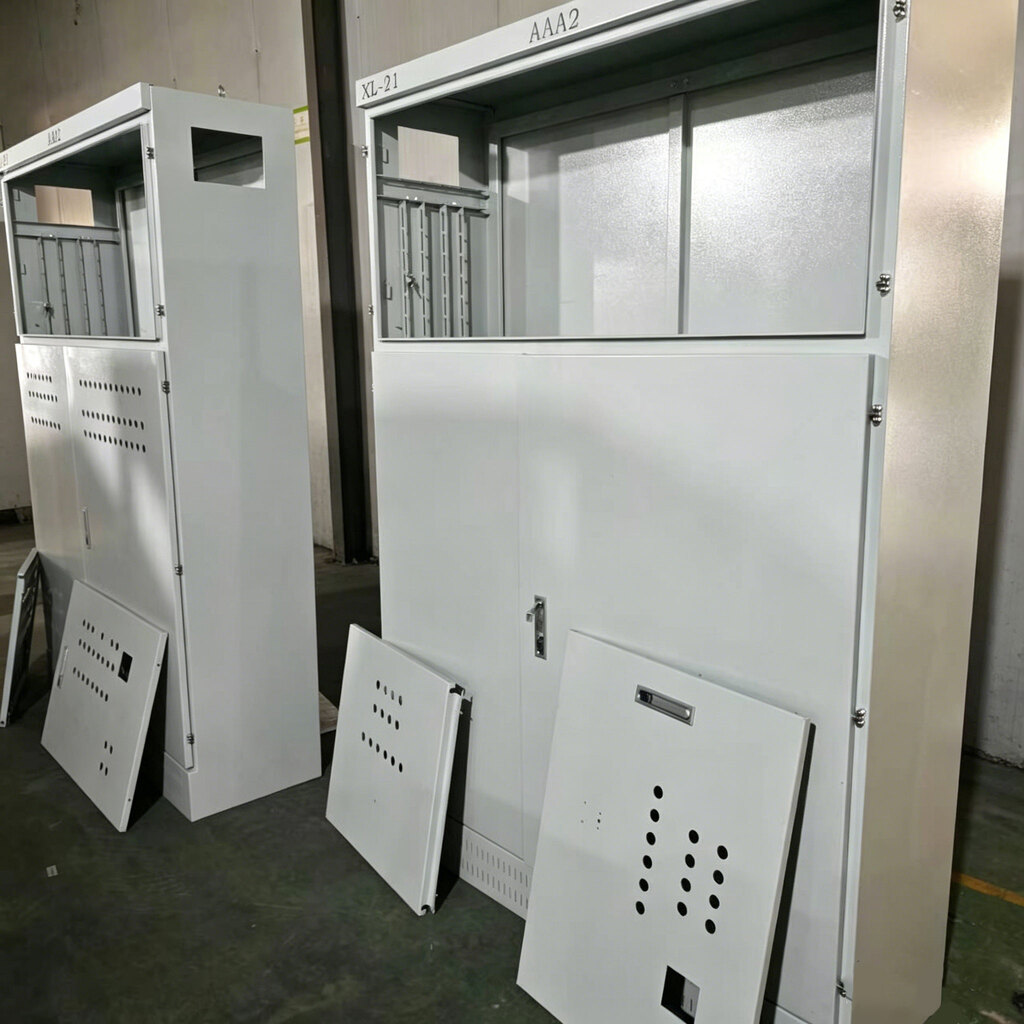

Перше реальне фото показує загальний вигляд розподільчої шафи XL-21. Кабінет має розділену верхню та нижню структуру, чітко розділяючи функціональні зони на два незалежних простору, верхню та нижню.

Верхня частина: зона оглядового вікна приладу

У верхній частині шафи зарезервовано прозоре місце для встановлення амперметрів, вольтметрів, світлових індикаторів, перемикачів та інших компонентів вимірювання та відображення. Оперативному та обслуговуючому персоналу не потрібно відкривати дверцята шафи. Вони можуть зчитувати електричні параметри та визначати робочий стан у режимі реального часу через вікно, що значно підвищує ефективність щоденного огляду та виявлення несправностей. Верхня частина шафи зарезервована для позицій ідентифікації, які можуть бути наклеєні номерами ланцюгів, табличками з іменами обладнання або попереджувальними наклейками відповідно до вимог замовника.

Нижня частина: відсік керування головним вимикачем

Відсік керування головним вимикачем у нижній частині шафи оснащений незалежним дверним замком. Поверхня дверцят шафи оснащена декількома наборами круглих отворів для розсіювання тепла, які утворюють передні та задні конвекційні повітряні канали з задньою пластиною розсіювання тепла тієї ж специфікації на задній частині шафи. Забезпечуючи вентиляцію та розсіювання тепла, діаметр круглих отворів контролюється в точці балансу між запобіганням пилу та розсіюванням тепла, зменшуючи надходження пилу. Двері складу обладнані спеціальним механічним замком, щоб запобігти несанкціонованому персоналу від неправильного використання та відповідати вимогам управління електробезпекою промислових об’єктів.

II. Внутрішня регульована система встановлення: один комплект шафи сумісний із кількома схемами розподілу електроенергії

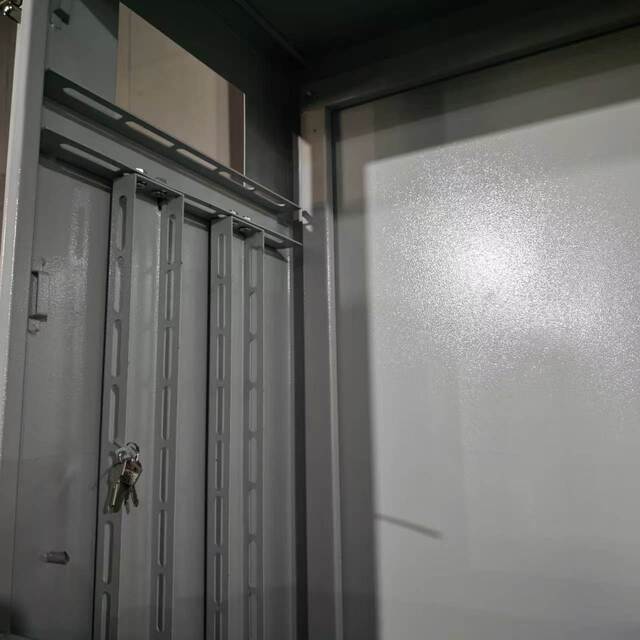

Друга реальна фотографія зосереджена на внутрішніх структурних деталях розподільчої шафи XL-21, демонструючи найважливішу конструктивну особливість цього продукту - повністю регульовану систему встановлення.

Попередньо встановіть кілька комплектів регульованих монтажних колон

Всередині шафи попередньо встановлено кілька поздовжніх монтажних колон, кожна з яких має довгі отвори. Напрямні монтажні рейки та монтажні пластини можна вільно регулювати по висоті вгору та вниз уздовж колон. Це означає, що ту саму шафу можна гнучко адаптувати до різних специфікацій автоматичних вимикачів у литому корпусі, контакторів змінного струму, теплових реле та мідних шин відповідно до фактичного плану розподілу електроенергії. Незалежно від того, чи це головний вимикач на 200 А чи 630 А, чи є це конфігурація з кількома або кількома контурами, місця установки можна розташувати за потреби без необхідності заміни шафи.

Відсіки складу незалежні, сильна і слабка електрика розділені

Зона приладів і відсік головного вимикача розділені металевими перегородками для забезпечення роздільної проводки для сильної та слабкої електрики. Ця конструкція має два важливих значення: по-перше, електромагнітні перешкоди, створені великим струмом у головному ланцюзі, ізольовані в нижньому відсіку та не впливатимуть на точність вимірювання приладів і сигнальних ліній у верхньому відсіку. По-друге, перевіряючи головний вимикач, тримайте верхній контур приладу ізольованим, щоб зменшити ризик випадкового дотику. У перегородці передбачені отвори для прокладання проводів, а в місцях проходження кабелю передбачені гумові захисні отвори для запобігання порізу шару ізоляції.

III. Холоднокатана сталева пластина + електростатичне порошкове покриття: забезпечує довготривалий захист для внутрішнього розподілу електроенергії

Розподільна шафа XL-21 виготовлена ​​з високоякісної холоднокатаної сталі, сформованої за допомогою інтегрованого лазерного різання та згинання з ЧПУ, з кутами, зібраними за допомогою болтових з’єднань. Порівняно з повністю звареними конструкціями, болтова збірка забезпечує структурну цілісність, пропонуючи більшу зручність для розбирання, обслуговування та заміни або модернізації внутрішніх компонентів.

Поверхня корпусу оброблена електростатичним порошковим покриттям із матовим сіро-білим покриттям. Порівняно з традиційним розпиленням фарби, електростатичне порошкове покриття забезпечує міцнішу адгезію та чудову стійкість до ударів та корозії. У закритих промислових середовищах, таких як майстерні, фабрики та підстанції, він залишається міцним протягом тривалого використання без відколів та іржавіння. Матове сіро-біле покриття забезпечує чисту сучасну естетику, яка доповнює стандартизований дизайн розподільних приміщень у різних промислових умовах.

Кожна шафа стандартно оснащена задньою панеллю з вентиляційними отворами, суміщеними з круглими вентиляційними отворами на дверцятах для створення природного каналу конвекції повітря. Двері оснащені спеціальним механічним замком, а ключі управляються централізовано, щоб лише уповноважені електрики мали доступ до відсіку головного вимикача, запобігаючи несанкціонованому проникненню.

IV. Експорт до Південної Кореї: сумісний із закордонними промисловими стандартами розподілу електроенергії

Ця партія розподільних шаф XL-21 була налаштована для корейського клієнта з адаптацією рівня напруги, вибором специфікації шин і розмірами шафи, скоригованими відповідно до технічних вимог замовника. Південнокорейський промисловий ринок розподілу електроенергії висуває дві ключові вимоги до обладнання: по-перше, стандартизована ізоляція зон високої та низької напруги; по-друге, сумісність у внутрішній установці шафи — заводські виробничі лінії часто вимагають коригування конфігурацій силових ланцюгів на основі змін виробничих завдань, і регульована система кріплення точно відповідає цій гнучкій вимозі.

З Китаю до Південної Кореї морський вантажний шлях короткий, а митне оформлення дуже ефективне. Ouyue Electric надає стандартну експортну упаковку, адаптовану для корейського ринку: фуміговані дерев’яні ящики з амортизаційними вкладишами з бульбашкової плівки та окремі відсіки для шаф і аксесуарів, щоб забезпечити безпеку продукту як під час океанського транспортування, так і під час внутрішнього транзиту.

V. Налаштуйте своє рішення для розподілу електроенергії, починаючи з XL-21

TheШафа розподільна живлення XL-21є останнім досягненням Ouyue Electric у галузі промислового розподілу електроенергії. Від регульованої системи встановлення до розділеної складської структури, від процесу нанесення порошкового покриття на холоднокатану сталеву пластину до зручності монтажу болтів і обслуговування, кожна конструкція орієнтована на реальні сценарії використання.

Виготовлення готового продукту займає лише 7 днів після підтвердження креслень продукту. Незалежно від того, чи потрібна вам стандартна конфігурація чи поглиблене налаштування відповідно до креслень проекту, ми запрошуємо вас надіслати свої технічні вимоги. Ми надамо вам пропозиції щодо вирішення та зразки розкладу.
