Зовнішня водонепроникна розподільна коробка: шість деталей усередині

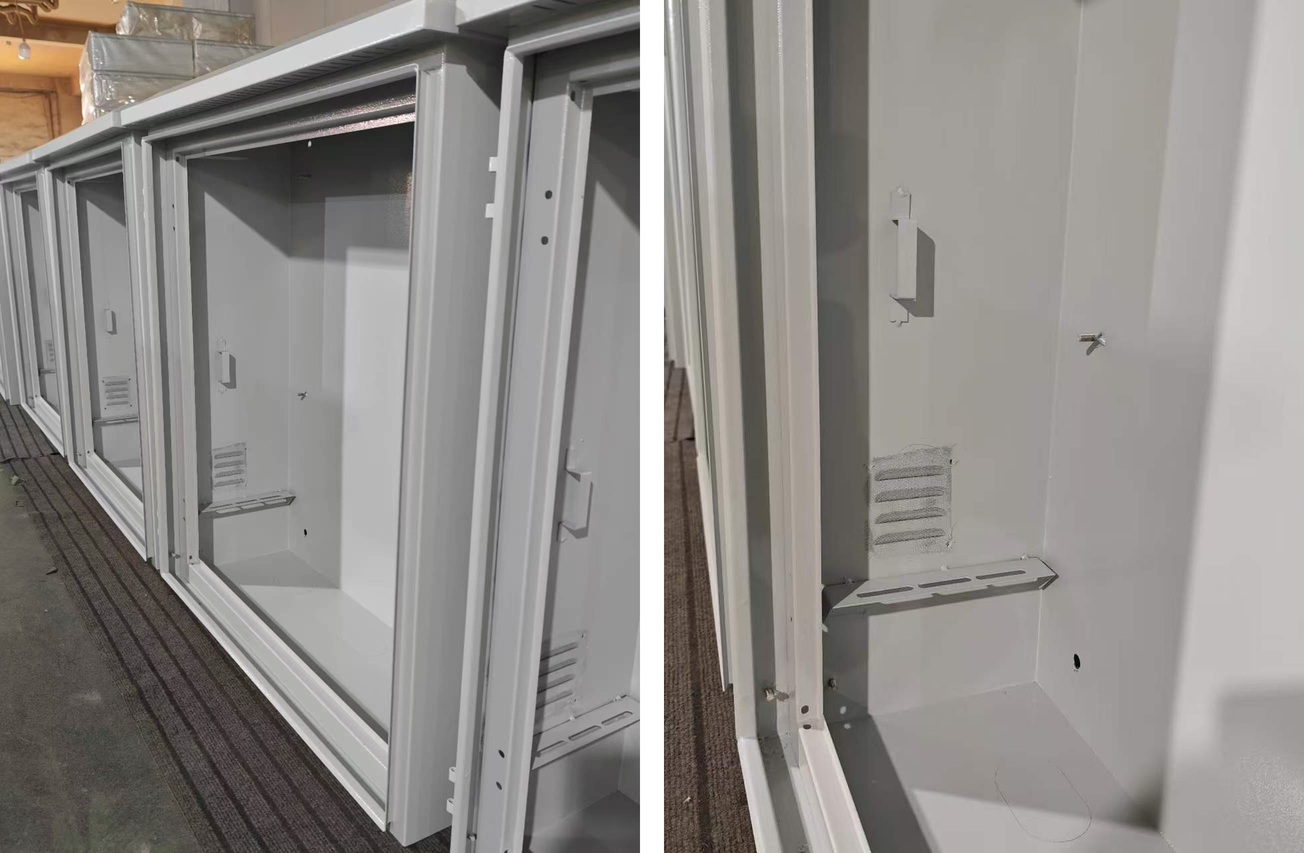

Ouyue Electric публікує заводські фотографії відкритих водонепроникних розподільних коробок із нержавіючої сталі, зіставляючи шість деталей, видимих ​​на готовому корпусі, з етапами складання за кожною з них. Фотографії надійшли з одиниць у виробництві, і на відкритих дверцятах видно ущільнювач дверної рами, боковий вентиляційний отвір із сіткою від комах, внутрішній кронштейн, нижню прорізну опору, кругле маркування вирізу в основі та дверні петлі.

Корпус — це вузол з листового металу, тому відхилення на будь-якому кроці залишаються на готовому виробі. Дверна рама без плоскості залишає нерівний зазор після закриття дверей. Прокладка з нерівним стиком не витримує заявлений рівень захисту в реальних умовах монтажу. Покупці, перевіряючи зразок, можуть почати з трьох пунктів: рівність зазору навколо закритих дверей, прокладка, що проходить як одна безперервна петля, і вирізи, що відповідають кресленню.

Шість видимих ​​деталей і етапи складання за кожною

Дверна рама та ущільнення: звідки береться рівень захисту

Ущільнювач дверної рами проходить безперервно на фотографіях, запресований у канал і сформований як одне ціле з чотирьох кутів. Прокладка є частиною, яку найлегше втратити під час складання: лише прокладка, що працює як одна безперервна петля, замикає ланцюг, коли замок затягується. Ouyue Electric постачає зовнішні водонепроникні розподільні коробки з класами захисту IP54, IP55, IP56 і IP65. Вентильовані версії з бічними вентиляційними отворами та сіткою від комах класу IP54 або IP55.

Бічні вентиляційні отвори та сітка від комах: відокремлюють систему охолодження від комах

Бічна стінка на фотографіях має вентиляційний отвір із білою сіткою від комах, встановленою позаду. Низький рівень всмоктування та високий рівень випуску утворюють конвекційний шлях, що переносить тепло від компонентів за межі корпусу. Сітка розташована позаду вентиляційного отвору, щоб блокувати літаючих комах і запобігати накопиченню тіл комах усередині, де сміття може перекрити термінали. У запилених регіонах варто додати пиловий фільтр, який можна мити, встановлений поза вентиляційним отвором, разом із графіком очищення.

Внутрішні кронштейни та нижні опори: зарезервовано для компонентів покупця

На фотографіях зображено внутрішній кронштейн на стіні та ряд опор з прорізами внизу. Внутрішній простір зарезервовано для компонентів, що надаються покупцем: автоматичні вимикачі, контролери, комунікаційні модулі або джерела живлення встановлюються покупцем, тоді як Ouyue Electric постачає корпус, кронштейни та отвори для кріплення. Прорізна опора розташована під вентиляційним отвором, витримуючи вагу компонента, не блокуючи шлях конвекції.

Маркування вирізу в основі: уникнення водяної пастки

Основна панель на фотографіях має круглу розмітку. Кабелі вводяться знизу корпусу, уникаючи водяної пастки, яка утворюється, коли кабелі вводяться збоку. Зарезервований виріз можна пробити або залишити закритим відповідно до місця, зменшуючи пошкодження покриття від свердління на місці. Там, де планується буріння на місці, на кресленні мають бути вказані діаметр і кількість отворів, щоб компанія Ouyue Electric могла завершити роботу до відправлення.

Дверні петлі: слабке місце терміну служби

Двері на фотографіях з’єднані з корпусом бічними петлями. Петлі, замки, гвинти та заземлюючі шпильки – це відкрите обладнання, і в прибережному середовищі, в умовах сильного соляного туману або хімічного середовища відкрите обладнання зазвичай виходить з ладу раніше, ніж корпус корпусу. Виберіть нержавіючу сталь 304 або 316 відповідно до матеріалу корпусу та уникнення гальванічної корозії між різнорідними металами. Якщо двері повинні залишатися легкими в експлуатації, у технічній угоді слід зазначити тип петлі та інтервал технічного обслуговування.

Оздоблення поверхні та консистенція партії

На фотографіях показано світло-сіре покриття з рівномірним блиском і кольором в одній виробничій партії. Довговічність покриття залежить від якості попередньої обробки, а не від самого порошку, а неповне знежирення або видалення накипу призводить до появи пухирів і лущення протягом шести місяців-двох років. Покупці повинні запитувати тип покриття та товщину плівки, а також підтверджувати колір відповідно до RAL або Pantone, щоб уникнути видимих ​​відмінностей партії під час повторного замовлення.

Пакетна доставка

Корпуси на фотографіях виготовляються серією за одним кресленням із узгодженими розмірами та розташуванням вирізів. Ouyue Electric керує заводом площею 2000 квадратних метрів у місті Ліуші, Веньчжоу, Чжецзян, з двома складальними лініями, більш ніж 10-річним досвідом виробництва металевих корпусів і сертифікацією CE.

Корпуси виготовляються із заліза, нержавіючої сталі 304 та 316. Прибережні проекти та проекти з високим вмістом соляного туману краще обслуговувати 316, тоді як внутрішні або зовнішні об’єкти обслуговує 304. Мінімальне замовлення становить 10 одиниць, з налаштуванням на основі креслення та пакетною доставкою.

Часті запитання

Чи можуть комахи потрапити через вентиляційний отвір зовнішньої водонепроникної розподільної коробки з нержавіючої сталі?

Сітка від комах встановлена ​​позаду вентиляційного отвору, розмір сітки якого вибрано так, щоб блокувати звичайних літаючих комах, пропускаючи повітря. У запилених регіонах варто додати пиловий фільтр, який миється поза вентиляційним отвором, і регулярний графік очищення.

Які компоненти може містити внутрішній кронштейн?

Внутрішній кронштейн і нижня прорізна опора фіксують автоматичні вимикачі, контролери, комунікаційні модулі або джерела живлення, що надаються покупцем. Ouyue Electric постачає корпус, кронштейни та монтажні отвори, а покупець монтує внутрішні компоненти.

Чи можна відкрити базовий кабельний ввід відповідно до місця?

так Основна панель має зарезервований круглий виріз, перфорований або залишений закритим, щоб відповідати об’єкту, діаметр і кількість якого підтверджені кресленням.

Чому на корпус з нержавіючої сталі наносять покриття?

Вибір залежить від середовища проекту. Корпуси на фотографіях мають світло-сіре покриття для рівномірного підбору кольорів і легшого видалення поверхневих слідів, тоді як натуральна обробка з нержавіючої сталі підходить для звичайних зовнішніх майданчиків.

Яка мінімальна кількість замовлення?

10 шт. Довжина, ширина, висота, товщина аркуша, матеріал, положення вирізів, друк і кількість вентиляційних отворів – усе це зроблено за кресленням.

Дистриб’ютори розподільних коробок, підрядники сонячних батарей і накопичувачів енергії, а також інтегратори телекомунікаційних базових станцій можуть зв’язатися з Ouyue Electric для отримання зразків і цін на зовнішні розподільні коробки з нержавіючої сталі, що не пропускають дощ. Після надання креслення або вимог до розмірів технічна команда підтверджує матеріал, вирізи, обробку поверхні та рівень захисту. Запити можна надсилати через форму запиту.
