Розподільна коробка з нержавіючої сталі з дощовиком і вентиляцією, захищеною від комах

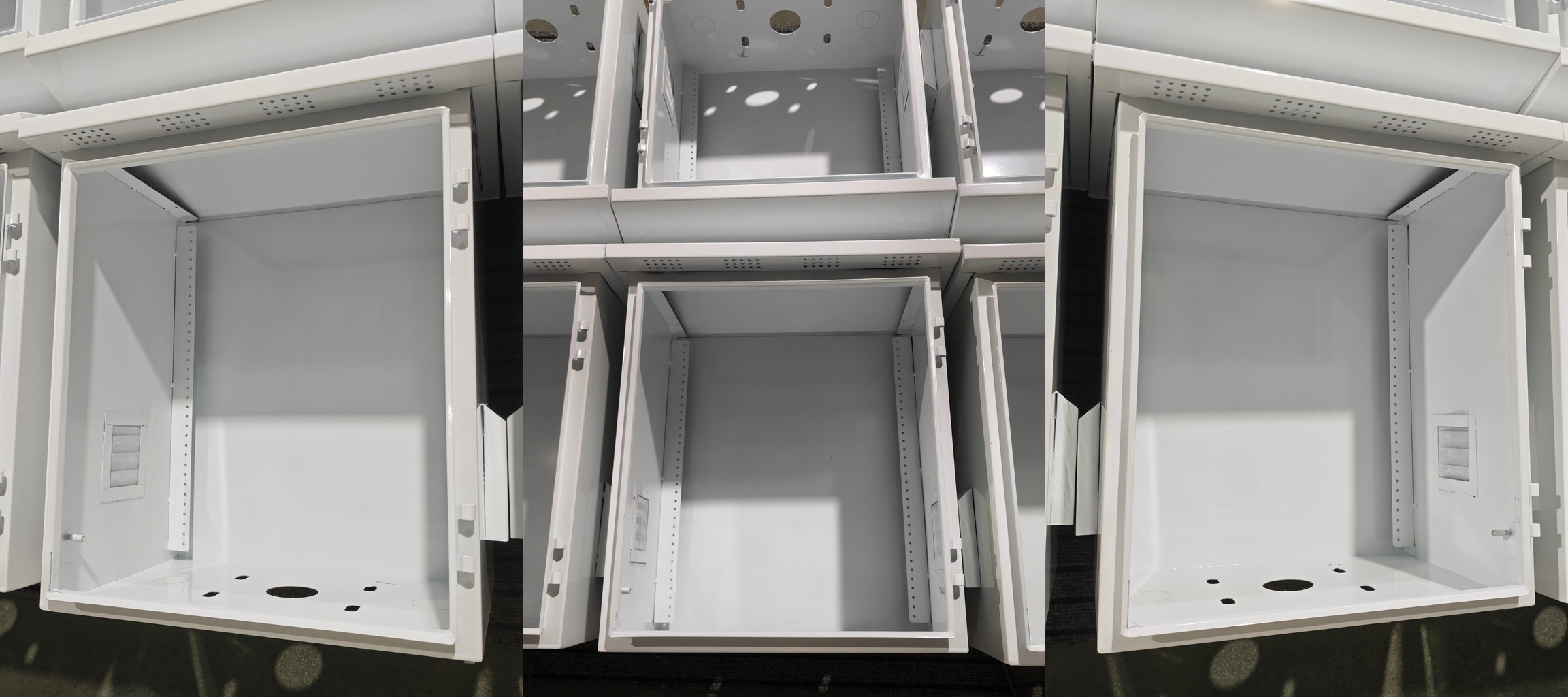

Компанія Ouyue Electric випустила нову зовнішню розподільну коробку з нержавіючої сталі для ринків із вологою та високою кількістю опадів із сильним тиском комах. Корпус має дощовик на верхній панелі, вентиляційні отвори на лівій і правій бічних панелях із сіткою від комах, встановленою за кожним отвором, монтажний кронштейн усередині шафи для компонентів, що надаються покупцем, і отвори для введення кабелю на нижній панелі.

У тропічних і прибережних регіонах з зовнішніми електричними шафами виникають три проблеми. Мусонний дощ проходить крізь шви дверей, комахи проникають через вентиляційні отвори та гніздяться всередині, а компоненти живлення продовжують виробляти тепло, не маючи шляху до виходу.

Повністю герметична шафа не пропускає дощ і затримує тепло. Шафа з відкритими вентиляційними отворами виділяє тепло та пропускає комах і дощ усередину. Нова дощозахисна розподільна коробка з нержавіючої сталі для зовнішнього використання розділяє три функції: дощовий кожух і отвори для вводу кабелю в нижній частині подають воду, сітка від комах захищає від комах, а вентиляційні отвори зліва і справа створюють конвективний шлях для тепла.

Чому на вологих ринках потрібна вентильована розподільна коробка з нержавіючої сталі

У Південно-Східній та Південній Азії висока вологість триває цілий рік, сезон мусонів триває довго, а активність комах охоплює більшість місяців календаря. Телекомунікаційні базові станції, сонячні електростанції та зовнішні розподільчі коробки знаходяться в незахищених місцях, тоді як імпульсні блоки живлення, комунікаційні модулі та інверторні навантаження всередині продовжують генерувати тепло.

Розподільча коробка з нержавіючої сталі виконує дві функції у вологих регіонах: конструкційну стійкість до корозії та термоконтроль повітря всередині шафи. Вологість і сольові бризки висувають серйозні вимоги до довговічності покриття звичайної холоднокатаної сталі, тому що єдиний розрив покриття дозволяє корозії поширюватися всередину від місця розриву.

Нержавіюча сталь марок 304 і 316 забезпечує стійкість до корозії в матеріалі, а не в покритті, що зменшує довіру до цілісності покриття. Проекти сонячних батарей і накопичувачів енергії, встановлені на відкритому повітрі, все частіше використовують нержавіючу сталь для корпусу шафи.

Всередині дизайну: що роблять п’ять компонентів

Капюшон від дощу тягнеться за передню та обидві бічні панелі, відводячи вертикальний дощ від дверного шва та вентиляційних отворів. Лівий і правий вентиляційні отвори утворюють конвективний шлях з низьким рівнем всмоктування та високим рівнем випуску.

Сітка від комах розташована за кожним вентиляційним отвором, розмір якої блокує звичайних літаючих комах, пропускаючи повітря. Внутрішній кронштейн закріплює надані покупцем автоматичні вимикачі, контролери або комунікаційні модулі. Отвори для входу кабелю в нижній частині дозволяють кабелям входити та виходити знизу, що дозволяє уникнути каналу, що затримує воду, створеного бічним входом.

Для запилених установок Ouyue Electric рекомендує додати знімний пиловий фільтр поза кожним вентиляційним отвором і встановити графік очищення. Структура вентиляції надає перевагу відведенню тепла та не підходить для місць із частим промиванням під високим тиском, а на сторінці продукту чітко вказано відповідні та невідповідні середовища.

Вибір матеріалу: холоднокатана сталь, 304 і 316

Матеріал визначає, скільки прослужить зовнішня шафа. У наведеній нижче таблиці порівнюються три загальні характеристики щодо стійкості до корозії, відповідного середовища та вартості.

Вибірковий тест - вплив солі. Внутрішні проекти та захищені місця на відкритому повітрі добре підходять для використання з нержавіючої сталі 304, тоді як прибережні ділянки, зони з високим вмістом соляних бризок, хімічні заводи та проекти опріснення вимагають нержавіючої сталі 316.

Цінова різниця між двома сортами є великою, тому неправильний вибір матеріалу розподільної коробки з нержавіючої сталі створює або надмірну вартість, або ранню корозію. Запис умов сайту в запиті усуває припущення.

Куди підходить корпус

Нова дощонепроникна розподільна коробка з нержавіючої сталі на відкритому повітрі спочатку спрямована на відведення тепла, а також захист від дощу та комах. До дизайну підходять чотири додатки.

Розподіл сонячних батарей і накопичувачів енергії займає перше місце серед чотирьох. Коробки сонячного комбінатора та обладнання для перетворення накопичувачів енергії встановлюються на відкритому повітрі, пристрої живлення всередині працюють безперервно, а відведення тепла має більше значення, ніж повна герметичність.

На вологих ринках комахи, що потрапляють у шафу, можуть перемкнути клеми та спричинити коротке замикання, що робить екран від комах найціннішим у застосуваннях сонячних суматорів. Ouyue Electric може підтвердити кількість і розміщення вентиляційних отворів відповідно до проектного навантаження.

Читання рейтингу захисту

Ouyue Electric постачає зовнішню дощозахисну розподільну коробку з нержавіючої сталі з чотирма класами захисту: IP54, IP55, IP56 і IP65. У новій вентильованій конструкції використовуються ліві та праві вентиляційні отвори з сітками від комах, а стандартний рейтинг транспортування для вентильованої моделі становить IP54 або IP55.

У проектах, які вимагають IP56 або IP65, можна вказати умови встановлення та метод охолодження під час запиту, а технічна команда Ouyue Electric підтвердить відповідну структуру.

Покупці можуть прочитати код IP відповідно до IEC 60529: перша цифра стосується пилу, а друга цифра стосується води. Справжній захист вентильованої шафи забезпечується розмірами дощовика, геометрією вентиляційного отвору, сіткою від комах і прокладкою разом, тому структура має більше значення, ніж етикетка.

Під час приймання проекту перевірте, чи можна зняти москітну сітку для очищення, чи рівномірний зазор дверцят і чи повністю спінена прокладка.

Налаштування та доставка

Ouyue Electric керує заводом площею 2000 квадратних метрів у Ліуші, Чжецзян, з двома складальними лініями, більш ніж 10-річним досвідом виробництва металевих корпусів і сертифікацією CE. Нова зовнішня водонепроникна розподільна коробка з нержавіючої сталі допускає налаштування на основі креслень.

Довжина, ширина, висота та товщина листа регулюються, а положення вирізів, шовкографії, розміри капюшона та кількість вентиляційних отворів відповідають специфікації проекту.

Мінімальна кількість для замовлення становить 10 штук, що підходить як для наявності у дистриб’ютора, так і для випробувань невеликих проектів. Матеріал корпусу можна вибрати з холоднокатаної сталі, нержавіючої сталі 304 і нержавіючої сталі 316, а знімний пиловий фільтр пропонується як опція.

Часті запитання

Чи потраплятиме дощ у вентиляційні отвори нової розподільної коробки з нержавіючої сталі?

Дощ не потрапляє безпосередньо. Дощовик відводить вертикальні опади від поверхні шафи, а вентиляційні отвори розташовані на лівій і правій бічних панелях за москітною сіткою та дефлектором води. Для місць із проливним дощем або сильним бічним вітром надішліть орієнтацію монтажу в Ouyue Electric під час підтвердження проекту.

Чи зменшує охолодження сітка від комах?

Штраф потоку повітря залежить від отвору сітки та відкритої площі. Ouyue Electric вибирає розмір сітки, щоб блокувати звичайних літаючих комах, зберігаючи достатній потік охолоджуючого повітря. У запилених регіонах додайте знімний пиловий фільтр поза кожним вентиляційним отвором і очищуйте через фіксовані проміжки часу.

Які компоненти може містити внутрішній кронштейн?

Кронштейн закріплює надані покупцем автоматичні вимикачі, контролери, комунікаційні модулі або джерела живлення. Ouyue Electric постачає лише шафу та кронштейн, а внутрішні компоненти залишаються за покупцем. Монтажні отвори та розташування DIN-рейки можна зарезервувати за кресленням.

Яка мінімальна кількість замовлення?

Мінімальна кількість замовлення - 10 шт. Довжина, ширина, висота, товщина листа, матеріал, вирізи, дощовик і кількість вентиляційних отворів можна налаштувати, а пиловий фільтр постачається як опція.

Чи доступна нержавіюча сталь 316 для корпусу?

так Прибережні об’єкти, зони з високим вмістом соляних бризок і хімічні заводи підходять для нержавіючої сталі 316, тоді як внутрішні об’єкти та зовнішні місця добре підходять для нержавіючої сталі 304. Обидва сорти поєднуються з однаковою вентильованою конструкцією, захищеною від комах.

Як підтверджується ступінь захисту?

Ouyue Electric пропонує чотири ступені захисту: IP54, IP55, IP56 і IP65. Вентильована модель поставляється зі стандартом IP54 або IP55. Під час запиту вкажіть умови встановлення та вимоги до охолодження, і технічна команда порекомендує клас.

Чи можна встановити вентилятор на розподільну коробку з нержавіючої сталі?

Yес. Кількість і розміщення вентиляційних отворів відповідає вимогам проекту, а проекти активного охолодження можуть зарезервувати місце для встановлення вентилятора та прокладання кабелю живлення. Остаточний макет вирізу підтверджується кресленням.

Як подати запит на ціну

Підрядники сонячної та накопичувальної енергії, інтегратори базових телекомунікаційних станцій та інженерні фірми з обробки води та опріснення води можуть зв’язатися з Ouyue Electric, щоб отримати ціни та зразки нової зовнішньої водонепроникної розподільної коробки з нержавіючої сталі.

Після надходження креслення або списку розмірів технічна команда підтверджує матеріал, вирізи, кожух від дощу та схему вентиляційних отворів. Надішліть вимоги через форму запиту або перегляньтесторінка категорії розподільної коробки з нержавіючої сталі .
