Реальні фотографії серійного виробництва масового виробництва нержавіючої сталі з нержавіючої сталі, пофарбованої аерозольним спреєм: від напилення корпусу коробки, затвердіння водонепроникної гумової стрічки до повного аналізу внутрішньої структури

I. Корпус коробки розпилений і очікує на збірку дверної панелі

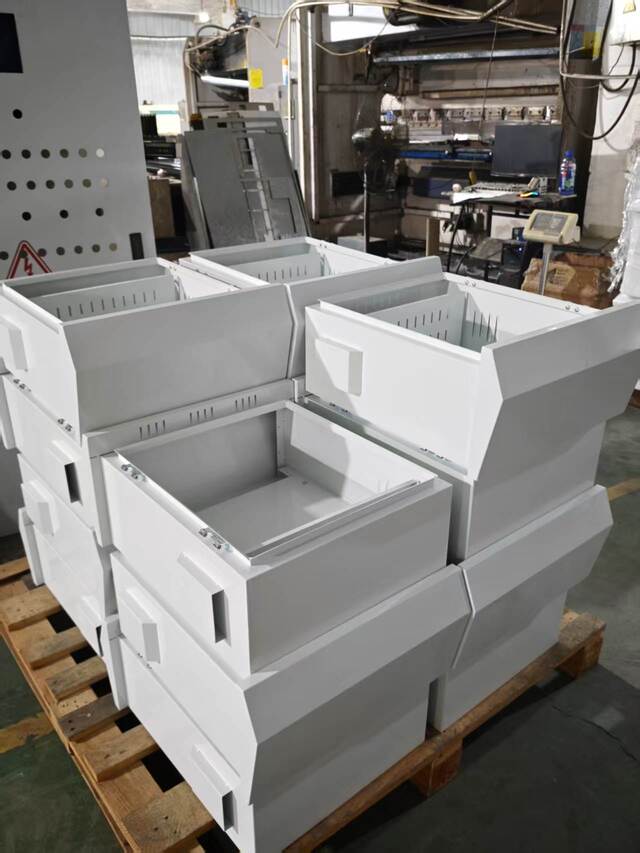

На першому реальному фото десятки білих коробок з нержавіючої сталі, які були напилені, складені шар за шаром, очікуючи, поки гумові смужки дверної панелі затвердіють перед остаточним складанням. Поверхня кожної коробки покрита рівномірним білим електростатичним порошковим покриттям. Кути акуратно зігнуті, а зварні шви гладкі та повністю.

Ця партія коробок виготовлена ​​з нержавіючої сталі 304 як основного матеріалу та покрита білим електростатичним порошком для зовнішнього використання. Біле покриття виконує практичні функції у зовнішніх сценаріях - світла поверхня відображає теплове випромінювання сонячного світла. У високотемпературному середовищі влітку температура поверхні білої коробки може бути на 8-12 °C нижчою, ніж температура темно-сірої коробки, що допомагає зменшити підвищення температури всередині коробки та подовжити термін служби компонентів. Це також є причиною того, що зовнішні розподільні коробки на ринках Європи та Близького Сходу зазвичай віддають перевагу білому покриттю.

II. Встановлена ​​водонепроникна гумова смужка для дверної панелі. Після затвердіння його можна збирати

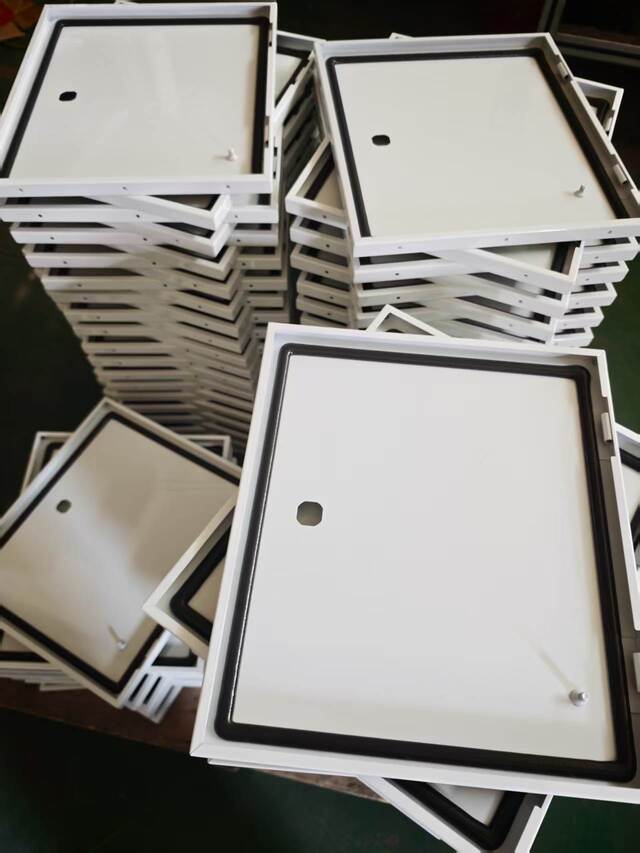

На другому зображенні зображено дверні панелі, які відповідають цій партії коробок. Дверна панель оброблена білим напиленням, а по краях вбудовані безперервні чорні водонепроникні гумові смужки. Зараз він знаходиться на стадії затвердіння гумової стрічки та стоїть на місці. Гумова стрічка виготовлена ​​з піноматеріалу із закритими порами EPDM (етиленпропілендієн-мономерний каучук). Він вставляється в ущільнювальний паз на внутрішній стороні дверцят коробки через спеціальний пристрій для склеювання, і все коло заклеюється без будь-яких розривів.

Причина, по якій смужка герметика повинна залишатися та затвердіти після встановлення, полягає в тому, що після закріплення клею на зворотній стороні смужки EPDM потрібен достатній час, щоб повністю з’єднатися з канавкою з нержавіючої сталі, запобігаючи подальшому розшаруванню або викривленню. Крім того, внутрішня напруга розвивається в смузі під час стиснення та вставлення; відпочинок дозволяє матеріалу відновити свою природну еластичність, уникаючи нерівностей поверхні, спричинених зняттям напруги після складання.

Після затвердіння кожної партії ущільнювальних смуг дверної панелі інспектори з якості проводять вибіркові перевірки рівності ущільнювальної поверхні та стабільності відскоку смуги.

Перед відправкою цілі коробки проходять випробування під дощем або відбирають зразки на герметичність IP65, щоб переконатися, що герметичність відповідає стандартам. Ущільнювальні стрічки з EPDM із закритою коміркою, вибрані Ouyue Electric, мають тривалий діапазон робочих температур від -40°C до 120°C, зберігаючи стабільні властивості відскоку та герметизації навіть після багаторічного впливу зовнішнього сонячного світла та дощу.

III. Демонтаж внутрішніх конструктивних елементів розподільної коробки з нержавіючої сталі

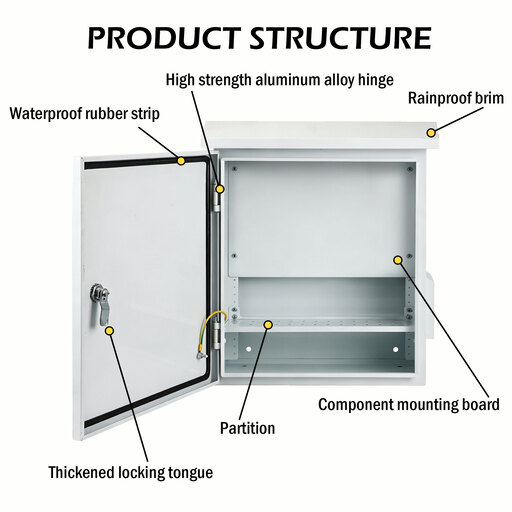

На третьому малюнку показано внутрішню структуру повністю зібраногоЗовнішня розподільна коробка з нержавіючої сталі. Чітко видно п’ять ключових компонентів, які розбираються один за одним таким чином:

1. Обертовий язиковий замок

Дверна панель оснащена язичковим замком з нержавіючої сталі. У закритому стані замок з язиком щільно затискає пластину замка на внутрішній стороні дверної коробки, щоб забезпечити щільне закриття дверної панелі та притискання ущільнювальної смуги. Серцевина замка виготовлена ​​з нержавіючої сталі 304, яка є стійкою до іржі та заклинань. Відповідно до вимог замовника, універсальні ключові замки, протиугінні трикутні замки або пружинні замки, що відкриваються натисканням, можуть бути обрані як опції, усі з яких підтримують пакетне налаштування.

2. Водонепроникна гумова стрічка

З внутрішньої точки зору можна чітко побачити, що чорна водонепроникна гумова смужка EPDM повністю розподілена по внутрішньому колу дверної панелі без будь-яких швів або розривів. Коли дверна панель закрита, гумова стрічка рівномірно притискається між дверною панеллю та дверною рамою коробки, утворюючи безперервну еластичну ущільнювальну поверхню, яка запобігає проникненню дощової води, пилу та вологи через дверний зазор.

3. Дощозахисний край

Верх коробки оснащений похилою конструкцією, яка висувається вперед. Функція цієї вигинальної конструкції полягає в тому, щоб направляти дощову воду, що стікає вздовж стіни або над коробкою, у зону, віддалену від дверного зазору, запобігаючи накопиченню води вздовж верхнього краю дверної панелі та просочуванню на ущільнювальну поверхню. Полі капелюха та основний корпус коробки виготовлені з одного шматка дошки за допомогою гнуття з ЧПУ та сформовані як одне ціле. Немає необхідності в зварюванні, і немає ризику протікання шва.

4. Монтажна плата компонентів

Внутрішня частина коробки оснащена знімними рухомими монтажними пластинами для фіксаціїавтоматичні вимикачі, контактори, клемники та інші компоненти. Монтажна пластина виготовлена ​​з оцинкованої сталевої пластини або пластини з нержавіючої сталі та кріпиться до вбудованих шпильок на задній частині коробки за допомогою гвинтів. Знімна конструкція означає, що клієнти можуть завершити попередню збірку та підключення компонентів поза коробкою, а потім встановити всю плату в коробку, покращуючи ефективність встановлення на місці.

5. Перегородка

Внутрішня частина боксу може бути обладнана металевими перегородками відповідно до вимог замовника, розділяючи простір всередині боксу на самостійні електричні перегородки. Функції розділу включають: досягнення фізичної ізоляції ланцюгів з різними рівнями напруги, відокремлення основного ланцюга від ланцюга керування або забезпечення незалежного екрануючого простору для окремих компонентів. Перегородка кріпиться до кронштейна перегородки всередині коробки гвинтами, і її положення можна гнучко регулювати відповідно до креслень замовника.

IV. За допомогою реальних виробничих ліній ми запрошуємо вас перевірити якість

Незалежно від того, чи потрібна вам стандартна зовнішня водонепроникна розподільна коробка чи нестандартна коробка, повністю налаштована відповідно до креслень проекту, Ouyue Electric може доставити розподільну коробку з нержавіючої сталі, яка витримає випробування зовнішнього використання з виробничими можливостями та стандартами контролю якості заводу-виробника.

Виготовлення готового продукту займає лише 7 днів після підтвердження креслень продукту.Ласкаво просимо надіслати свої технічні вимоги або специфікації коробки. Ми якнайшвидше надамо пропозиції щодо вирішення та зразки розкладу.
