Оскільки глобальна інфраструктура нагрівається, як стандарти розподілу електроенергії для будівельних майданчиків можуть відповідати? Ouyue Electric випустила зовнішню ліву та праву дводверну коробку з нержавіючої сталі з високим рівнем захисту

I. Чому розподільна коробка на будівельних майданчиках має бути оранжевого кольору?

На будівельних майданчиках вражаючий помаранчевий колір ніколи не служить лише для гарного вигляду – це сигнал безпеки. Стандарти безпеки для будівельних майданчиків у різних країнах зазвичай вимагають, щоб обладнання для тимчасового розподілу електроенергії використовувало добре розпізнавані попереджувальні кольори, що дозволяє операторам і машиністам миттєво визначити місце розташування джерела живлення в складних умовах, а також попереджає непрофесіоналів триматися подалі.

ЦеЗовнішня ліва та права дводверна коробка з нержавіючої сталі з лівими та правими дверцятамиспеціально розроблений для будівельних майданчиків, покритий помаранчевою зовнішньою промисловою фарбою та виконує три практичні функції: по-перше, він має високу популярність і відповідає стандартам кольору для попереджень про безпеку на будівельних майданчиках; По-друге, поліефірне порошкове покриття для зовнішнього використання стійке до ультрафіолетового старіння та не тьмяніє та не пудриться після тривалого впливу сонячного світла. По-третє, основний матеріал виготовлений з нержавіючої сталі 304.

Навіть якщо покриття випадково подряпати під час ударів на будівельному майданчику, сама основа не заіржавіє. Це перевага, з якою не можуть зрівнятися традиційні залізні коробки з порошковим покриттям.

II. Горизонтальна дводверна конструкція: призначена для частого монтажу електропроводки та обслуговування на будівельних майданчиках

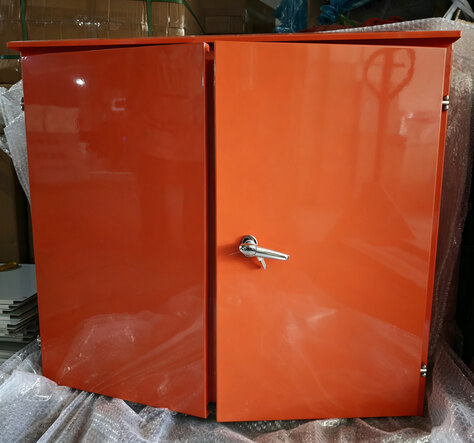

На відміну від традиційних вертикальних розподільних коробок, ця дводверна коробка з нержавіючої сталі для зовнішнього розміщення зліва та справа з лівими та правими дверцятами має квадратну горизонтальну структуру коробки. Він оснащений дощозахисною похилою верхньою частиною, яка може ефективно запобігати накопиченню дощової води у верхній частині та просочуванню всередину ящика. Похила верхня частина та основний корпус коробки виготовлені з тієї самої пластини з нержавіючої сталі, яка сформована за допомогою згинання з ЧПУ як єдине ціле без будь-яких зварювальних швів, таким чином усуваючи ризик протікання у верхній частині з конструктивної точки зору.

Корпус має подвійну конструкцію з лівими та правими дверцятами, які можна відкривати незалежно. Це дозволяє електрикам відкривати лише дверцята з робочої сторони під час підключення електропроводки або виконання технічного обслуговування, а протилежну сторону залишати закритою, щоб мінімізувати проникнення пилу та вологи. Конфігурація з подвійними дверима також забезпечує більший робочий простір, що робить його особливо придатним для будівельних проектів, які вимагають частого коригування конфігурації контуру.

Головні двері справа оснащені замком із хромованою ручкою для надійного замикання, запобігання несанкціонованому доступу або неправильним підключенням. Уздовж краю дверцят вбудована безперервна водонепроникна ущільнювальна стрічка, виготовлена ​​з піноматеріалу із закритими порами EPDM, який зберігає стабільну еластичність протягом тривалого періоду часу за температур від -40°C до 120°C, забезпечуючи надійну роботу навіть у суворих будівельних умовах під впливом сонця, дощу та екстремальних коливань температури, завдяки чому досягається загальний рівень захисту IP65. Дверна петля використовує петлі з нержавіючої сталі, що забезпечує плавне відкривання та закривання, водночас стійке до іржі. Кілька круглих отворів для входу/виходу кабелю попередньо встановлені в нижній частині корпусу, кожен з яких оснащено гумовими втулками для захисту ізоляції кабелю від порізів металевими краями, а також забезпечує ефективний захист від пилу та води.

III. Деталі внутрішньої конфігурації: електрична коробка вторинного розподілу, яка відповідає стандартам безпеки

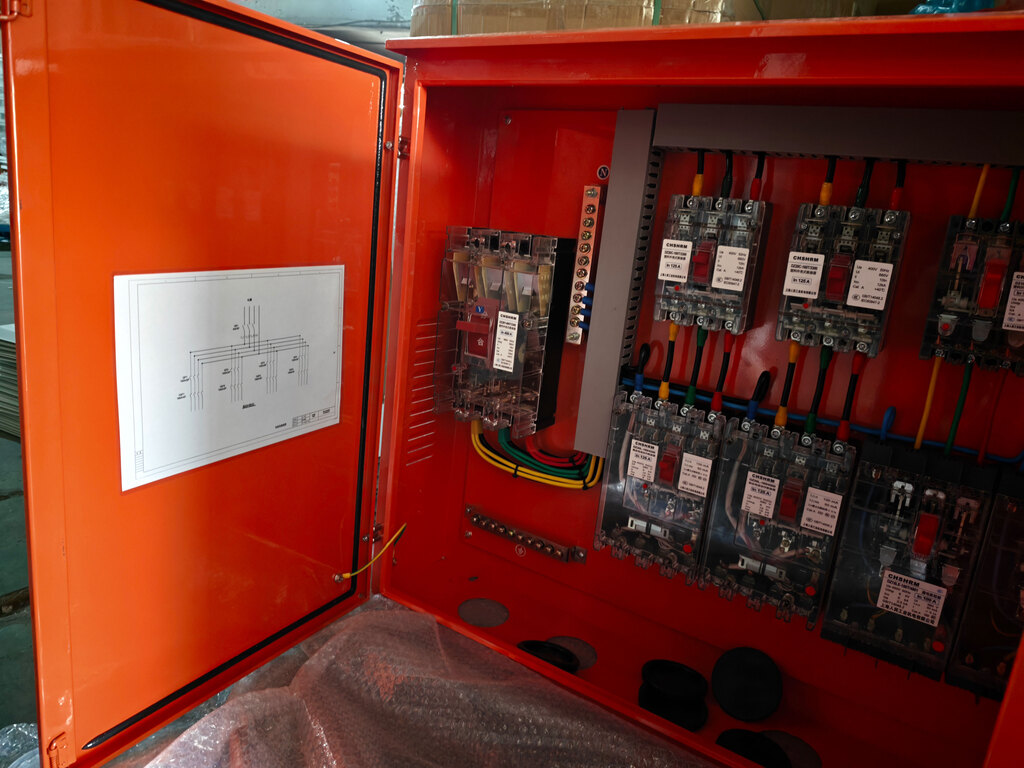

Коли подвійні дверцята відчиняються, електрична конфігурація всередині sStainless Steel Outdoor лівої та правої дводверної коробки повністю відображається. Усі вибрані компоненти та способи підключення відповідають правилам безпеки для тимчасового використання електроенергії на будівельних майданчиках.

Основна схема: головний вимикач 400 A, видимі точки розриву забезпечують безпеку відключення живлення

Автоматичний вимикач у прозорому пластиковому корпусі встановлений на лівому вхідному кінці лінії як головний вимикач з номінальним струмом 400 А та функціями подвійного захисту від перевантаження та короткого замикання. Прозора конструкція оболонки дозволяє прямо бачити стан розмикання та замикання внутрішніх контактів, досягаючи "видимої точки розриву" - перед обслуговуванням електрики можуть візуально підтвердити, що головне коло було повністю відключено, не покладаючись на світлові індикатори для оцінки.

Жовтий, зелений і червоний трифазні дроти, синій нейтральний провід і жовто-зелений двоколірний провід заземлення під’єднані під головним вимикачем. Усі вирізняються кольорами національного стандарту, а проводка акуратна та стандартизована. Кабелі впорядковані та прокладені через кабельні лотки, щоб запобігти перехрещенню та безладу, зменшуючи ризик короткого замикання, спричиненого тертям лінії.

Захист розгалуження: автоматичний вимикач угорі, пристрій захисного відключення (УЗО) унизу — кожна машина зі своїм власним вимикачем і УЗО.

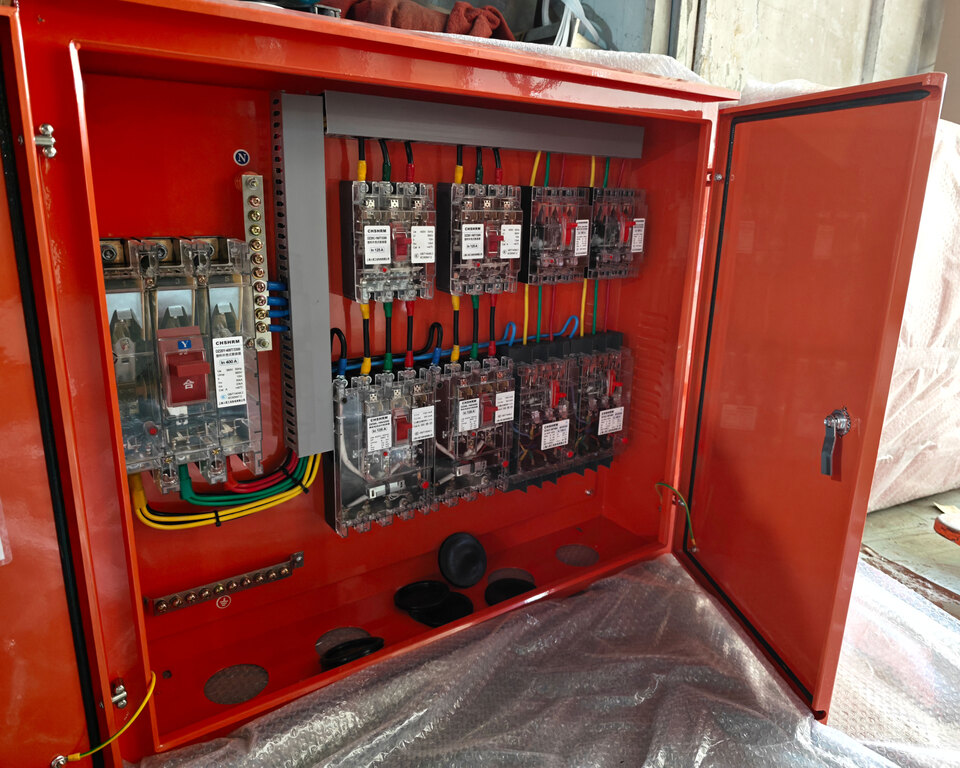

Праворуч від головного вимикача схема поділена на два ряди: верхній ряд складається з розгалужених автоматичних вимикачів, тоді як нижній ряд містить автоматичні вимикачі з вбудованим захистом від диференціального струму (УЗО), досягаючи стандартної конфігурації «одна машина, один вимикач, одне УЗО». Кожен будівельний пристрій незалежно підключається до спеціального автоматичного вимикача та УЗО. Якщо будь-який пристрій відчуває струм витоку або перевантаження, спрацьовує лише це певне коло, залишаючи інші пристрої незмінними.

Перемикач відгалуження зазвичай розрахований на 125 А, що робить його адаптованим до будівельного обладнання різного рівня потужності — від невеликих електричних інструментів до потужних зварювальних апаратів і джерел живлення баштових кранів — що забезпечує гнучку конфігурацію. Усі автоматичні вимикачі розгалужень мають прозорі корпуси, що дають змогу візуально перевіряти стан контактів кожного кола через прозору панель без необхідності відключати живлення чи відкривати корпус під час планових перевірок.

Система заземлення: незалежна нейтральна шина та шина заземлення, трифазна п'ятипровідна система TN-S

Коробка оснащена незалежними шинами нейтрального дроту (N шин) і шинами заземлення (PE шини), які відповідно використовуються для централізованого підключення нульового проводу та дроту захисного заземлення. Така конструкція забезпечує надійний захист від заземлення і відповідає стандарту споживання трифазної п'ятипровідної мережі TN-S - у всій системі захисний нульовий провід (PE) і робочий нульовий провід (N) строго розділені, а корпус обладнання завжди знаходиться в надійно заземленому стані.

Внутрішня сторона дверцят коробки наклеєна чіткою схематичною схемою електричної системи, що позначає напрямок ланцюга та конфігурацію перемикача, що зручно для електриків для швидкого виявлення несправностей, а також дозволяє різним командам швидко зрозуміти структуру системи під час роботи по черзі.

Конструкція розсіювання тепла: отвори для розсіювання тепла на бічних пластинах зменшують підвищення робочої температури

Бічні панелі коробки розроблені з кількома наборами отворів для розсіювання тепла, утворюючи природні канали конвекції повітря. Це може метаболізувати внутрішнє тепло під час безперервної роботи обладнання та знизити робочу температуру компонентів. Внутрішня частина отворів для розсіювання тепла оснащена москітними сітками, щоб запобігти проникненню комах і спричиненню короткого замикання, а також запобігати надходженню великої кількості будівельного пилу.

IV. З прискоренням глобального будівництва інфраструктури розвиток ринку розподільних коробок для будівельних майданчиків також прискорюється

Випуск цієї зовнішньої лівої та правої дводверної коробки з нержавіючої сталі збігається з новим етапом прискореного розвитку глобальної інфраструктури. Політика та інвестиції в багатьох великих економіках сприяють постійному зростанню попиту на обладнання для розподілу електроенергії на будівельних майданчиках:

США:Згідно із Законом про інвестиції в інфраструктуру та робочі місця, підписаним у 2021 році, США планують інвестувати 1,2 трильйона доларів протягом восьмирічного періоду в такі сфери, як дороги, мости, громадський транспорт, залізниці, аеропорти, порти, електромережі та широкосмуговий зв’язок. Ця широкомасштабна інфраструктурна ініціатива означає значний попит на тимчасову електроенергію на будівельних майданчиках, тому перед початком будь-якого проекту необхідні відповідні розподільні коробки.

Близький Схід:Суперпроекти, такі як місто майбутнього NEOM у Саудівській Аравії, розвиток туризму на Червоному морі та розширення міст Дубая, продовжують прогресувати. Будівельні майданчики в цьому регіоні зазвичай стикаються з екстремальними екологічними проблемами, зокрема високими температурами, піщаними бурями та інтенсивним ультрафіолетовим випромінюванням, що висуває вищі вимоги до рівня захисту електричних корпусів, стійкості до атмосферних впливів і надійних запірних механізмів.

Південно-Східна Азія:Такі країни, як В’єтнам, Індонезія та Філіппіни, прискорюють процеси індустріалізації та урбанізації, у великій кількості запускають інфраструктурні проекти, включаючи індустріальні парки, порти та автомагістралі. Обладнання для розподілу електроенергії на будівельних майданчиках на цих ринках переходить із низьких стандартів до міжнародних, що значно підвищує попит на розподільні коробки з високим ступенем захисту, які відповідають стандартам.

Європа:Інфраструктурна ініціатива ЄС «Global Gateway» і проекти підключення до країн, що не входять до ЄС, продовжують розвиватися, тоді як очікування щодо реконструкції України ще більше підвищать попит на обладнання для тимчасового розподілу електроенергії на європейському будівельному ринку. Сертифікація CE та ступінь захисту IP65 є основними вимогами для участі в європейських будівельних проектах. Зовнішня ліва та права дводверна коробка з нержавіючої сталі Ouyue Electric  вже отримала сертифікат CE та пройшла випробування IP65, що дає їй першорядну перевагу у відповідності.

За даними галузевих дослідницьких установ, очікується, що світові витрати на електрообладнання в будівельному секторі зростатимуть із середньою річною швидкістю приблизно на 5–6%, а розмір ринку, за прогнозами, перевищить 80 мільярдів доларів до 2028 року. Очікується, що попит на розподільні коробки для будівельних майданчиків буде обов’язковим компонентом нових будівельних проектів зростати швидше, ніж загальний ринок будівельного електрообладнання.

V. Вийти на світовий ринок розподілу електроенергії на будівельних майданчиках із сумісними продуктами

Незалежно від того, чи є ви китайським інженерним підрядником, який бере участь у закордонних інфраструктурних проектах, чи дистриб’ютором, що постачає обладнання для розподілу електроенергії на місцеві ринки, Ouyue Electric може надати вам ліву та праву дводверну коробку з нержавіючої сталі, яка відповідає міжнародним стандартам безпеки на об’єкті, використовуючи виробничі можливості нашої фабрики та сертифікати відповідності.

Після підтвердження креслень продукту готовий продукт може бути доставлений протягом лише 7 днів.Будь ласка, надішліть нам електричні вимоги вашого проекту або специфікації корпусу, і ми надамо вам повний пакет послуг, включаючи рішення з електричної конфігурації, сертифікаційні документи та швидке планування створення прототипів.
