Наближається божевілля від фотоелектричної енергії в пустелі. Чи витримає ваша розподільна коробка? Індивідуальний посібник для розподільних коробок із стійкої до високих температур нержавіючої сталі

I. Можливості на Близькому Сході: ринок фотоелектричної енергії в трильйони юанів створює величезний попит на фотоелектричні шафи

Саудівська Аравія та Об’єднані Арабські Емірати просувають енергетичну трансформацію з безпрецедентною швидкістю, а Близький Схід стає «золотим ринком» для китайського енергетичного обладнання для виходу на світовий ринок. Згідно з даними галузевих виставок, Саудівська Аравія планує інвестувати 100 мільярдів доларів США у виробництво відновлюваної енергії до 2030 року з метою збільшення частки відновлюваної енергії до 50% до 2030 року.

Об’єднані Арабські Емірати планують значно збільшити частку чистої енергії до 2030 року та інвестувати понад 60 мільярдів доларів США в будівництво та модернізацію енергетичної інфраструктури протягом наступних п’яти років.

Два суперпроекти стали основними двигунами фотоелектричного буму на Близькому Сході. Одним з них є проект NEOM (Future New City) із використанням зеленого водню в Саудівській Аравії. Цей проект передбачає будівництво фотоелектричної електростанції потужністю 2,2 ГВт, вітроелектростанції потужністю 1,65 ГВт і системи накопичення енергії акумулятора ємністю 400 МВт. Це найбільший у світі проект з виробництва зеленого водню.

Інший – сонячний парк Мохаммеда бін Рашида в Дубаї. Будучи найбільшим у світі сонячним парком, його шоста черга потужністю 1800 МВт незабаром буде введена в експлуатацію, а сьома черга фотоелектричної установки потужністю 2000 МВт із системою накопичення енергії 1400 МВт розпочала тендерний процес. Загальна запланована встановлена ​​потужність становить 7260 МВт, інвестиції – 13,6 мільярдів доларів США.

У цьому витку будівельного буму чіткий сигнал щодо закупівель заслуговує на увагу: коли генеральні підрядники EPC у Саудівській Аравії та Об’єднаних Арабських Еміратах обирають постачальників обладнання, пісконепроникні розподільні шафи та зовнішні корпуси з нержавіючої сталі вказуються як гарячі точки попиту, і вони повинні мати рівень захисту IP55 або вище та бути перевірені на роботу в середовищі 50 ℃.

II. Подвійні вбивці клімату пустелі: вторгнення піску та високотемпературне старіння

Звичайнийнержавіюча стальабозалізні розподільні коробкидобре працюють у регіонах з помірним кліматом. Однак, опинившись у пустелях Близького Сходу, вони негайно стикаються з двома фатальними викликами:

Завдання перше: пісок і пил

У пустельних районах річна кількість днів з піском і пилом перевищує 100, а частинки піску мають розмір від 0,1 до 0,5 мм, що достатньо для проникнення в звичайні герметичні конструкції.

Після потрапляння піску та пилу в коробку вони накопичуються на поверхні друкованої плати, створюючи ризик короткого замикання. Прилипання до поверхні радіатора знижує ефективність розсіювання тепла більш ніж на 30%. Тривалий знос також може спричинити тріщину ущільнювальної стрічки, створюючи порочне коло.

Проблема друга: висока температура

Під час екстремально високих літніх температур на Близькому Сході температура поверхні ящика під прямими сонячними променями може досягати 75-80°C. Якщо тепловіддача коробки недостатня, внутрішня температура може легко перевищити 60°C, значно перевищуючи оптимальний робочий діапазон 40-55°C для більшості електричних компонентів. Під час високотемпературного випікання звичайні гумові ущільнювальні стрічки старіють і тверднуть з прискореною швидкістю, а електростатичне порошкове покриття поступово втрачає блиск і порошкоподібне.

Захисна здатність корпусу коробки з часом руйнується. Більш серйозним є те, що різниця температур вдень і вночі може досягати 30°C. Через різницю в коефіцієнті теплового розширення між корпусом металевої коробки та внутрішніми компонентами виникає напруга. Після тривалого повторення це може призвести до розтріскування зварного шва та ослаблення болтів.

III. П'ять індивідуальних рішень для розподільної коробки з нержавіючої сталі виробництва Ouyue Electric

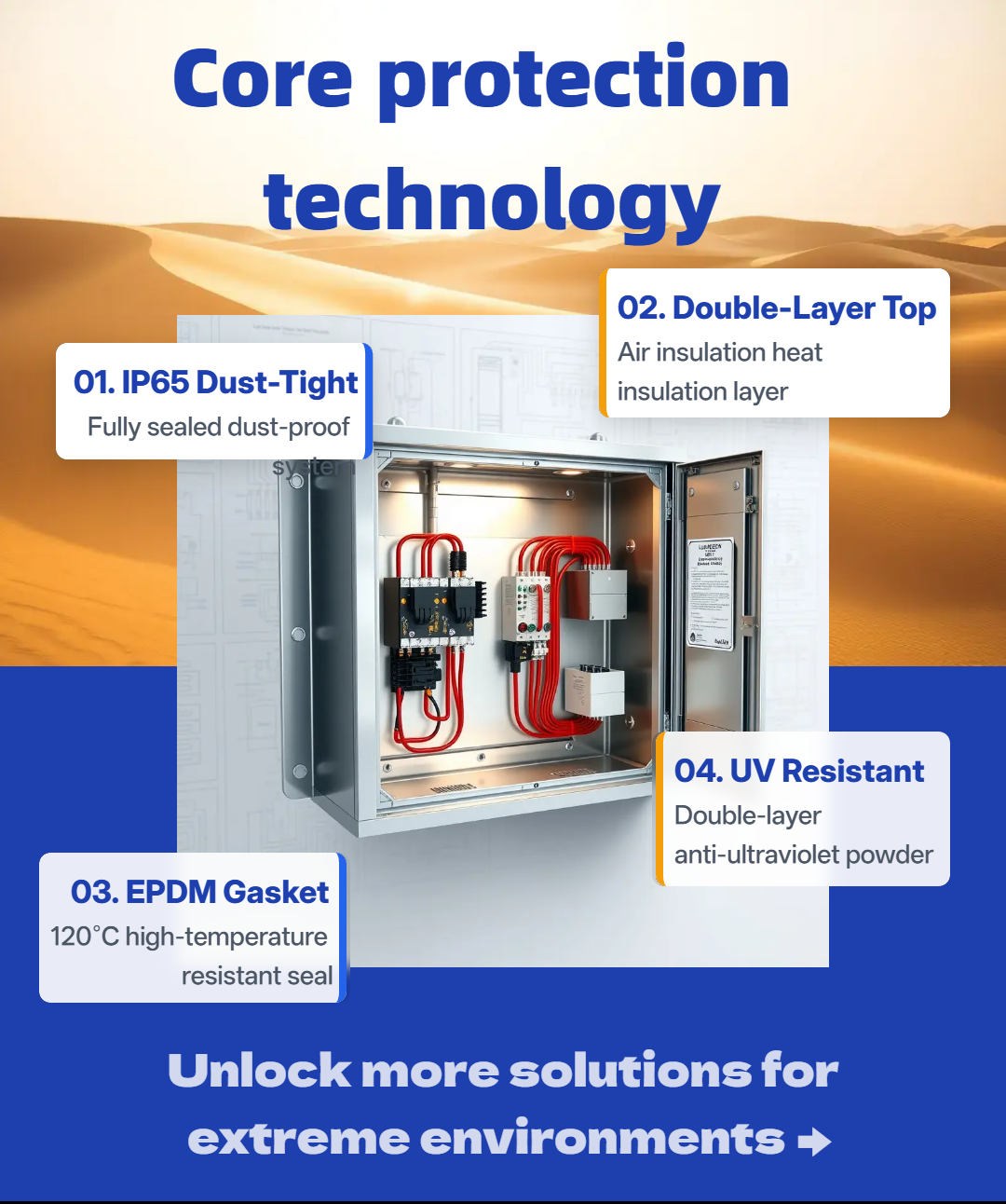

У відповідь на особливі вимоги ринку Близького Сходу Ouyue Electric розробила повне індивідуальне рішення для розподільних коробок з нержавіючої сталі пустельного рівня з п’ятьма параметрами: захист, теплоізоляція, ущільнення, покриття та тестування.

1. Пилонепроникна структура IP65

Фотоелектричний проект на Близькому Сході вимагає захисту IP55 або вище, тоді як Ouyue Electric безпосередньо порівнює стандарт IP65. Відповідно до стандарту IEC 60529, IP6X означає повну пилонепроникність - коробку поміщають у контейнер для піску та пилу під негативним тиском для тестування. Після відкриття кришки для перевірки пил не повинен потрапляти всередину.

Що стосується шляху впровадження, ми приймаємо лінію захисту з потрійним ущільненням: ущільнювальна смужка із спіненого EPDM із закритими порами вбудована між дверною панеллю та корпусом коробки, щоб утворити першу суцільну ущільнювальну поверхню; Усі кріпильні гвинти оснащені шайбами ​​з нержавіючої сталі та гумовими ущільнювальними кільцями. Вхідні та вихідні отвори мають двошарові кабельні ущільнювальні з’єднання.

Практика роботи фотоелектричних станцій в умовах Гобі показує, що схема використання лабіринтових ущільнювачів у поєднанні з силіконовими гумовими прокладками дозволяє знизити проникність піску та пилу на 90%. Конструкція ущільнювача Ouyue Electric була оновлена ​​на цій основі до повної ущільнювальної канавки з нержавіючої сталі + ущільнювальної смуги безперервного спінювання EPDM, яка має більше переваг у терміні служби ущільнення та стійкості до температури.

2. Двошарове верхнє покриття для теплоізоляції

Для ящиків, які повністю піддаються впливу палючого сонця, ми додаємо підвісну верхню кришку сонцезахисної навіси над основною коробкою, утворюючи 50-міліметровий повітряно-ізоляційний шар між верхньою кришкою та верхньою поверхнею коробки. Ця конструкція відноситься до зрілого рішення пасивної ізоляції в промисловості - блокування прямого проходження тепла сонячного випромінювання всередину коробки через двошарову структуру.

Дані вимірювань показують, що за умов температури навколишнього середовища 45°C та інтенсивності сонячного світла 1000 Вт/м² внутрішня температура розподільної коробки з нержавіючої сталі, оснащеної двошаровою верхньою кришкою, може бути знижена на 6-10°C порівняно з одношаровою верхньою кришкою, і взагалі не потрібно додаткового споживання електроенергії.

3. Стійкі до високих температур ущільнювальні стрічки

Звичайні гумові ущільнювальні смужки при безперервному випіканні вище 80°C затвердіють, розтріскаються та піддадуться постійній деформації стиснення протягом 3-6 місяців, що призведе до втрати ущільнення. Ouyue Electric вибирає EPDM (етиленпропілендієновий мономер) спінені ущільнювальні стрічки із закритими комірками, які можуть витримувати тривалу температуру до 120°C і короткочасну пікову температуру до 150°C.

Провідні постачальники ущільнювальних матеріалів у галузі перевірили, що високоякісна силіконова гума та ущільнювальні смуги EPDM можуть підтримувати відмінну стійкість і герметизацію при стисненні в складних зовнішніх середовищах, забезпечуючи реалізацію рівнів захисту IP67 і вище.

Крім того, поперечний переріз ущільнювальної стрічки має D-подібну конструкцію, при цьому ступінь стиснення контролюється від 30% до 40%. Це не тільки забезпечує достатній тиск герметизації, але й залишає еластичний край, щоб справлятися з холодними та гарячими циклами.

4. Стійке до високих температур двошарове напилення

Незважаючи на те, що нержавіюча сталь 304 сама по собі стійка до корозії, під подвійним впливом сильного ультрафіолетового випромінювання та високих температур на Близькому Сході поверхня оголеної пластини все одно швидко окислюється та знебарвлюється. Ми використовуємо процес двошарового електростатичного порошкового розпилення: основний порошок забезпечує адгезію та антикорозійний захист для основи, тоді як борошно забезпечує стійкість до атмосферних впливів і індивідуальні кольори.

Товщина кожного шару плівки суворо контролюється в межах 60-90 мкм. Промислова практика показує, що розпилення спеціального порошку 80-120 мкм для зовнішнього використання може ефективно протистояти зовнішній ерозії.

Для розподільної коробки Iron двошарове напилення є ще важливішим – перед напиленням проводиться фосфатування на основі цинку в поєднанні з епоксидно-поліефірним порошком для зовнішнього використання. Випробування на сольовий туман може досягати понад 500 годин, що відповідає експортним вимогам.

5. Дані протоколу експериментальних випробувань підтверджують

Ouyue Electric надає наведені нижче звіти про випробування або підтримку для кожного продукту рівня пустелі.

IV. Подвійна сертифікація CE/IP65: технічний паспорт для експорту на Близький Схід

Проекти EPC у Саудівській Аравії та Об’єднаних Арабських Еміратах загалом приймають китайські стандарти (GB), але все ще існують чіткі вимоги до сертифікації CE та рівнів захисту. Розподільча коробка з нержавіючої сталі Ouyue Electric пройшла сертифікацію CE та випробування на ступінь захисту IP65.

Продукт відповідає стандарту захисту корпусу IEC 60529 і відповідає мінімальним пороговим вимогам «Ступінь захисту IP55 або вище» для генеральних підрядників EPC у фотоелектричних проектах Близького Сходу.

V. Відкрийте налаштування розподільної коробки на рівні пустелі за допомогою креслень

Незалежно від того, чи берете ви участь у підборі обладнання для великомасштабних фотоелектричних проектів на Близькому Сході, таких як NEOM у Саудівській Аравії та MBR Solar Park у Дубаї, чи резервуєте стійкі до високих температур і піскозахисні коробки для ринку Близького Сходу, Ouyue Electric може надати повний спектр індивідуальних послуг від вибору матеріалів, проектування конструкції до підтримки сертифікації CE/IP65.

Виготовлення готового продукту займає лише 7 днів після підтвердження креслень продукту. Ласкаво просимо надіслати свої технічні вимоги або специфікації коробки для проекту пустелі. Ми надамо вам повне рішення, включаючи перевірку рівня захисту, вибір стійких до високих температур матеріалів і швидке планування зразків, щоб допомогти вам успішно забезпечити замовлення на Близькому Сході.
