Як зовнішні металеві розподільні коробки можуть надійно працювати за високих літніх температур?

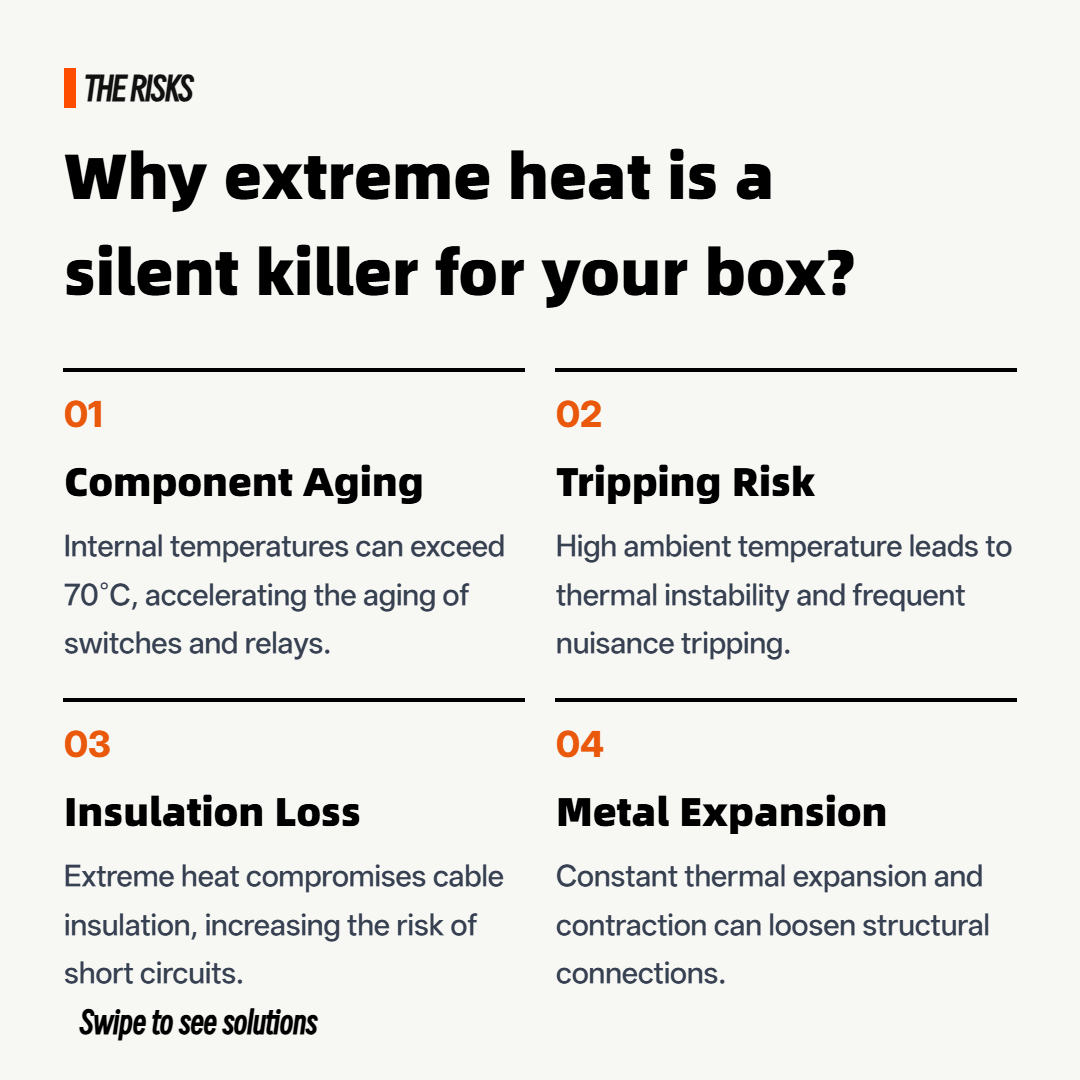

Основні небезпеки високої температури для металевих розподільних коробок

З наближенням літа постійно високі температури та інтенсивне сонячне світло створюють можливість пошкодження зовнішнього електричного обладнання.Коробки розподільні металеві, під впливом інтенсивного сонячного світла протягом тривалого часу, може мати внутрішню температуру, яка значно перевищує температуру навколишнього середовища, що, у свою чергу, може спричинити несправність автоматичних вимикачів, прискорити старіння електронних компонентів, знизити ефективність ізоляції та навіть призвести до пожеж.

Отже, як ми можемо ефективно боротися з високими температурами та інтенсивним сонячним світлом, щоб забезпечити безпечну та надійну роботу розподільних коробок у жахливу спеку? Ця стаття надає професійні інтерпретації з точки зору аналізу джерела тепла, рішень щодо розсіювання тепла, структурного проектування та вибору матеріалів.

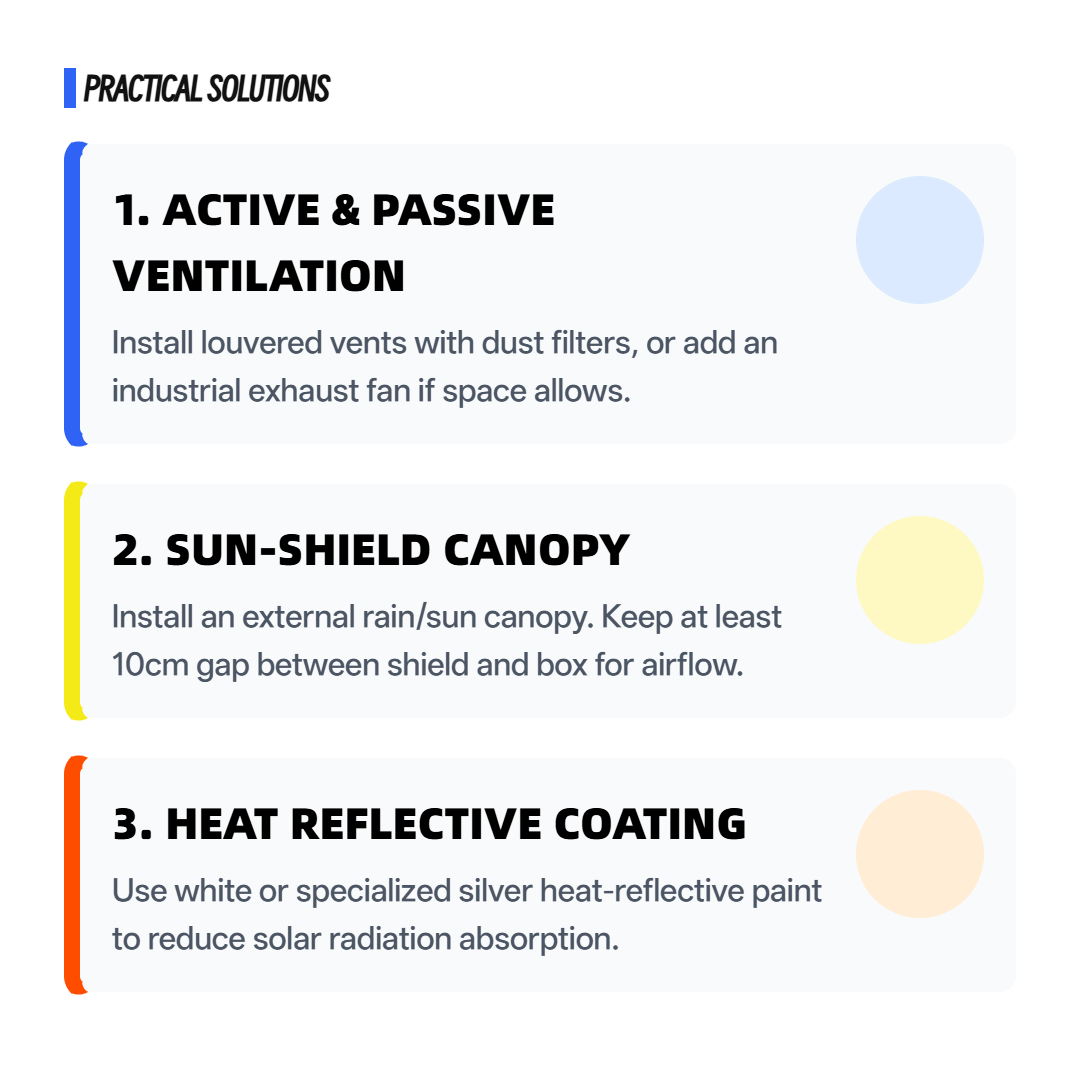

Рішення для розсіювання тепла в розподільній коробці: поєднання пасивного та активного

1. Розсіювання тепла природною конвекцією (пасивне)

• Конструкція вентиляційних отворів: отвори для входу повітря розташовані в нижній частині коробки, а отвори для випуску повітря — у верхній частині або з обох боків. Гаряче повітря піднімається вгору, утворюючи «ефект димаря». Рекомендується, щоб співвідношення площ входу та виходу повітря було не менше 1:1,2, і вони повинні бути розташовані в шаховому порядку, щоб запобігти потраплянню дощової води.
• Жалюзі: усі вентиляційні отвори обладнані дощозахисними жалюзі, щоб збалансувати розсіювання тепла та захист.
• Двошарова верхня ізоляція: вона має двошарову структуру зовнішньої верхньої кришки та внутрішньої ізоляційної плити з проміжком 10-15 мм посередині, що може ефективно запобігати прямому сонячному світлу та теплопровідності.

2. Примусове розсіювання тепла (активне)

Якщо обладнання всередині коробки виділяє високу теплоту (наприклад, перетворювачі частоти, зарядні модулі, імпульсні блоки живлення великої ємності) або в місцях з надзвичайно високими температурами влітку, слід застосувати активне охолодження.

• Вентилятор осьового потоку: установіть вентилятор із захисною сіткою зверху або збоку коробки та поєднайте його з перемикачем контролю температури (встановіть температуру запуску, наприклад 40 ℃), щоб забезпечити вентиляцію за потреби. Рекомендований обсяг повітря становить ≥100 CFM, а ступінь захисту IP54 або вище.
• Теплообмінник: для зовнішніх коробок з високими вимогами до герметичності (наприклад, базові станції зв’язку) можна використовувати пластинчасті або серцевинні теплообмінники для передачі внутрішнього тепла назовні без потрапляння пилу та вологи.
• Промислове кондиціонування повітря: якщо внутрішню температуру необхідно стабільно контролювати нижче 35 ℃ і існує вимога щодо запобігання утворенню конденсату, можна налаштувати невеликий шафовий кондиціонер (з холодопродуктивністю 300-2000 Вт).

3. Оптимізація конструкції та вибору матеріалів

Колір і покриття коробки

1. Вибір кольору: світлі кольори (наприклад, світло-сірий RAL 7035, сигнальний білий RAL 9003) поглинають приблизно на 30-40% менше сонячного випромінювання, ніж темні кольори. При тривалому перебуванні на відкритому повітрі на сонці рекомендується віддавати перевагу світлим кольорам.
2. Теплоізоляційне покриття: тепловідвідне покриття з додаванням порожнистих керамічних мікросфер або можна вибрати ізоляційний шар із пінополіуретану (товщиною 10-20 мм), що значно зменшує теплопровідність від поверхні коробки до внутрішньої частини.

Сонцезахисні штори та способи монтажу

1. Установіть сонцезахисний кожух: встановіть окрему алюмінієву пластину або пластиковий кожух приблизно на 50-100 мм над коробкою, щоб запобігти потраплянню прямих сонячних променів на верхню частину коробки. Підтримуйте циркуляцію повітря між навісом і верхньою частиною ящика.
2. Орієнтація установки: якщо дозволяють умови, розмістіть розподільну коробку на північ або північний схід, щоб мінімізувати пряме сонячне світло в другій половині дня.
3. Монтаж на підйомі: принаймні 0,5 метра над землею, щоб запобігти впливу поверхневого випромінювання тепла та накопичення води.

Внутрішнє планування та управління теплом

1. Ізоляція джерела тепла: розміщуйте компоненти, що виділяють багато тепла (такі як трансформатори та зарядні модулі), поблизу вентиляційних отворів або в окремих відсіках.
2. Залиште кабельний лоток порожнім: тримайте внутрішній простір без перешкод, щоб запобігти скупченню кабелю, яке перешкоджає потоку повітря.
3. Встановлення тепловідвідних пластин: нанесіть термопасту на задню частину потужних компонентів і закріпіть їх на алюмінієвій тепловідвідній базовій пластині, щоб відводити тепло до металевого корпусу коробки.

 Реальні випадки вимірювання та пропозиції щодо вибору

Колись компанія Ouyue Electric поставила зовнішні розподільні коробки для автобусної зарядної станції в південному прибережному місті. Дані вимірювань влітку показали, що:

• Температура навколишнього середовища: 38 ℃ (14:00)
• Колір коробки: світло-сірий RAL 7035
• Конструкція: двошарова верхня кришка + двостороння вентиляційна жалюзі + площа вентиляції 80 мм²
• Внутрішнє обладнання: 1 автоматичний вимикач 63A у литому корпусі, 2 фільтра перенапруги, 1 лічильник електроенергії
• Фактичні результати вимірювань показують, що найвища температура всередині коробки становить 52 ℃, що на 11 ℃ нижче, ніж у одношарової темно-сірої коробки. Все обладнання працює нормально без будь-яких теплових відключень.

Пропозиція вибору

Для загальних відкритих розподільних коробок: бажано використовувати світле напилення та природну конвекцію з обох сторін, що не вимагає додаткових витрат.

У південних регіонах з високою температурою та вологістю влітку: Рекомендується додавати осьові вентилятори з регульованою температурою або вибирати двошарові стелі.

Для сценаріїв генерації тепла з високою щільністю, таких як шафи для підбору паль і частоти: налаштуйте теплообмінники або кондиціонери в шафах і одночасно обчисліть вимоги до генерації тепла та розсіювання тепла.

Основні моменти щоденного обслуговування

1. Щомісяця перевіряйте, чи вентиляційні отвори не забиті пилом або павутиною, і очищайте сітки від комах.
2. Кожного кварталу перевіряйте, чи нормально працюють перемикач температури та вентилятор.
3. Перевірте стан ущільнювальної стрічки та вчасно замініть затверділу гумову стрічку.
